Вот простой счетчик частоты который предназначен для наблюдения за сетевым питанием 240 В переменного тока. Работает в диапазоне частот от 0-999Hz, так что можно использовать без проблем с 400 Гц оборудованием. Стандартная TTL / CMOS логика используется для счетчиков и и управлением дисплеем, в то время как ELM446 (IC1) вырабатывает точные импульсы частотой 1 Гц.

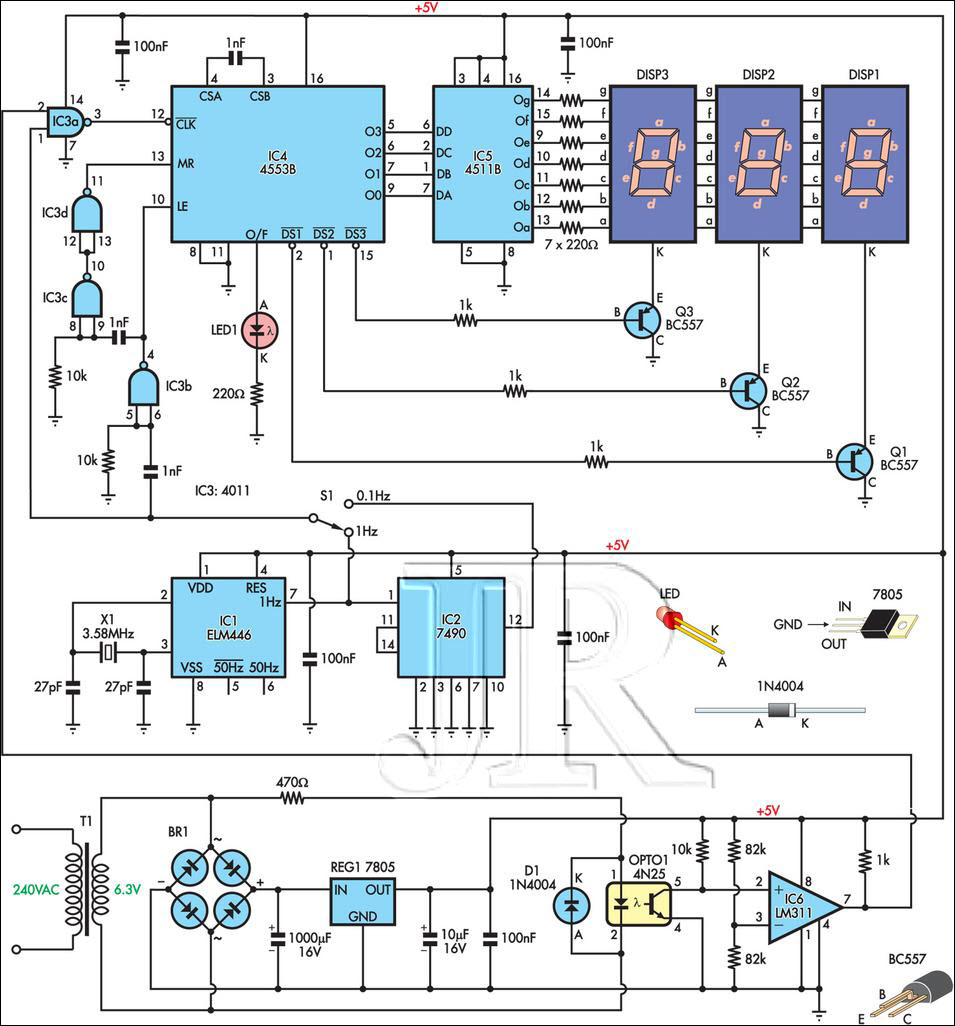

Схема соединений
Устройство использует 3.579545MHz кварц для точной фиксации частоты. Он обычно встречается в телевизионных и видео схемах и даже на старых материнских платах ПК.
