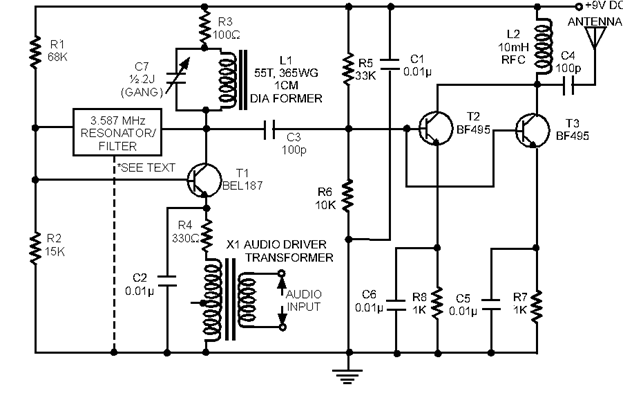

Прежде чем смотреть на схему, обратите внимание: пунктирная линия показывает дополнительные соелинения, если вместо этого используется 3-контактный фильтр соединения. Рисунок: Схема представляет собой передатчик с использованием керамического резонатора / фильтра 3,587 МГц. Могут использоваться частоты резонатора / фильтра, такие как 5,5 МГц, 7 МГц и 10,7 МГц. Использование различных частотных фильтров / резонаторов будет включать в себя соответствующие значения физических величин, используемых в индуктивной схеме накопления энергии, подключенной к коллектору транзисторного генератора T1. Серия вставки модуляции входного сигнала AF с эмиттерным транзистором T1 (и резистором R4) с использованием трансформатора звукового драйвера транзисторного радиосигнала, как показано в схеме. Модулированный РЧ-выход разработан в перестраиваемой резонансной частоте колебаний фильтра / резонатора с помощью конденсатора C7.
Следующие два этапа формирования малошумящего радиочастотного транзистора BF495 заключается в том, что параллельно усиленный модулированный сигнал соединен с коллектором транзистора T1-T2 и T3, транзисторным основанием. Комбинированный выход из коллектора T2 и T3 подавал антенну через конденсатор C4 на 100 pf. Эта схема может быть легко установлена на общей печатной плате. Диапазон будет от одного до двух километров. 9-вольтовая цепь требует регулируемой мощности для ее работы. Если вы впервые прочитали этот принцип, мы рекомендуем вам внимательно прочитать несколько раз, чтобы лучше понять эту простую, но эффективную схему.
