Схема защиты аудиоусилителя
Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"

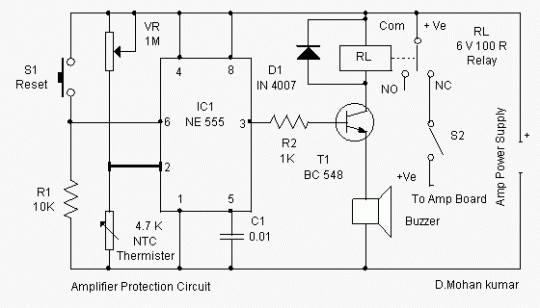

Теперь вы можете защитить ваш HiFi усилитель от повреждения из-за избыточного тепла. Схема будет отключать плату усилителя при появлении высокой температуры. Затем автоматически подключит питание, когда температура возвратится в нормальное состояние. Схема использует NTC термистор как датчик температуры, а также имеет звуковое предупреждение и сброс положения. Построена на популярном таймере NE 555, его триггер контакт 2 подключен как делитель напряжения, содержащий VR и NTC термистор.
Таким образом, уровень напряжения на выводе 2 зависит от сопротивления термистора и настройки VR. NTC (отрицательный температурный коэффициент) термистор имеет высокое сопротивление при нормальной температуре. Сопротивление уменьшается при повышении температуры. Контакт 6 используется для сброса IC, если это необходимо.
Когда контакт 6 получает более высокое напряжение, чем контакт 2 сигнал будет сброшен и выход становится низким. Питание на плату усилителя подается контактами реле (NC) и переключателем S2. Будет доступно через НЗ контакты реле и S2, когда реле находится в обесточенном состоянии. Сопротивление термистора устанавливается VR таким образом, чтобы сохранить контакт 2 триггера высоким при нормальной температуре. При увеличении температуры внутри корпуса усилителя, сопротивление термистора уменьшается, так что он становится проводящим. Контакт 2 триггера будет низким, а выход становится высоким. T1 включается, реле активируется, раздается звуковой сигнал. Питания на плате усилителя отключается.
Реле отключается автоматически, когда температура возвращается к исходному состоянию. При настройке, держите термистор возле радиатора усилителя. Отрегулируйте VR для конкретного уровня температуры, при которой реле срабатывает.
