Схемы лазерных передатчиков



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Использование технологии обратной связи с оптикой может поддерживать неизменный диапазон изменения температуры на выходе из лазера. Схема представляет собой отрицательную обратную связь с оптикой, которая не чувствительна к диапазону температур.

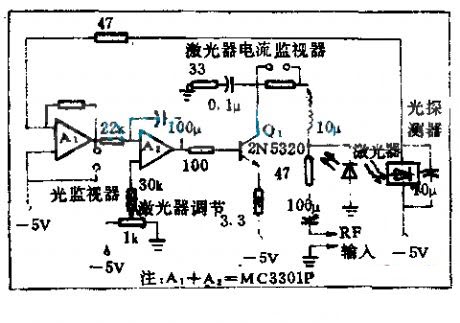

схема управления линейностью лазерного передатчика
схема управления линейностью лазерного передатчика










Ток-модулятор подключен к катоду лазера. Ток покоя устанавливается на уровне 4,1 мА, а модулирующий сигпал настроен на изменение тока только на ± 0,7 мА. Хорошо зарекомендовавший себя и обходный измеритель от 0 до 10 мА используется в заземляющей ноге для установки и контроля покоящегося рабочего тока лазера. Балластный резистор 51 кОм, 2 Вт, близкий к анодному выводу лазера, стабилизирует разряд. Напряжение на поддерживающем питании должно составлять 1,45 кВ постоянного тока при полной нагрузке. Помните, что частота поднесущей должна быть не более 200 кГц, а пиковое напряжение сигнала в модулятор не должно превышать 1,4 В pp (существует любое количество ИС, которые работают в качестве генераторов, управляемых напряжением, для производства FM поднесущий.)
