Солнечное зарядное устройство



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

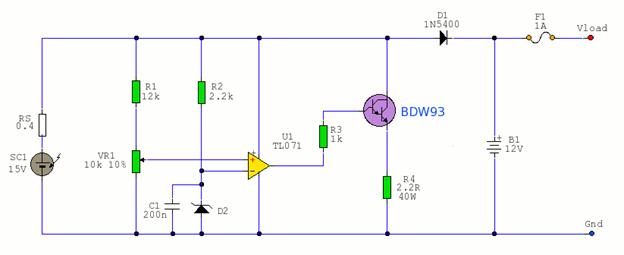

Солнечное зарядное устройство, которое использует регулятор шунта для предотвращения перезаряда. Схема использует солнечную батарею 12 В, но может быть адаптирована для других напряжений.





SC1 солнечная панель с мощностью 40 Ватт. Чувствительность солнечного элемента достигается простой регулировкой напряжения ОУ. Напряжение на инвертирующем входе устанавливается VR1 и R1. В условиях зарядки выход операционного усилителя является низким, и все напряжение достигает батареи B1.

Диод D1 предотвращает разряд батареи от цепи питания, когда нет выхода от солнечного элемента. Когда есть избыток солнечного света ОУ выход будет иметь высокий уровень, включается транзистор BDW193 (Дарлингтон). Вся избыточная энергия рассеивается в нагрузке R4.
