Схема предназначена для усиления входа от телескопической антенны. Предусилитель предназначен для покрытия среднего диапазона волн от примерно 550 до 1650 кГц. Требуемое напряжение настройки составляет от 1 до 12 вольт и может быть получено из потенциометра 10 к, подключенного к источнику питания 12 вольт.

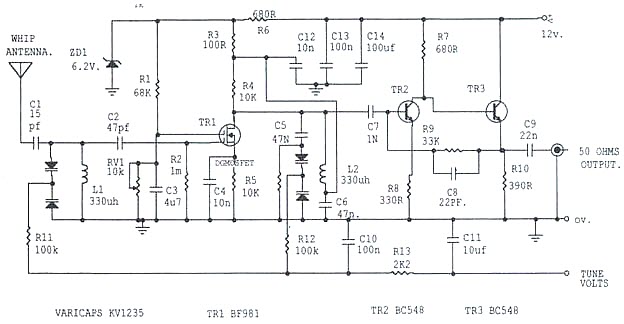

Средняя волновая активная антенная схема
RV1 - это контроль усиления, позволяющий усиливать слабые сигналы или ослаблять сильные сигналы. Управляющее напряжение подается на затвор 2 TR1, двухпозиционный МОП-транзистор, напряжение сигнала, подаваемое через затвор 1; входной сигнал настраивается через L1 и два варикапных диода на входе MOSFET, а также L2 и варикапы на сливном терминале MOSFET. Обе настроенные схемы обеспечивают высокую избирательность во всем диапазоне настройки. Для обеспечения стабильности стадия MOSFET подается из стабилизированного питания, состоящего из ZD1 и R6. Для приема ресиверов с низким импедансом (50 Ом) выходное значение выходной мощности на этапе BF981 усиливается композитным усилителем, выполненным из TR2 и TR3. TR2 работает на общих уровнях повышения напряжения эмиттера чуть более чем на 2, TR3 работает в эмиттерном повторителе, давая схеме низкий выходной импеданс. Наконец, эта активная антенна может использоваться на других полосах, изменяя значения L1 и L2. Для выполнения на нескольких диапазонах переключатели или реле могут использоваться для изменения значений L1 и L2.
