Мой дремель оснащен мини буро патроном, так что можно сверлить печатные платы. Проблема состоит в том, что он не делает низкие скорости. Попробовал подключить его к регулируемому источнику 24 вольт постоянного тока.
Работал нормально, но хотелось бы иметь более низкую скорость при сверлении плат. Замедление с более низким напряжением, приводит к срывам, когда начинает бурение. Поэтому мне было нужно , чтобы схема увеличивала мощность на двигателе при увеличении нагрузки.

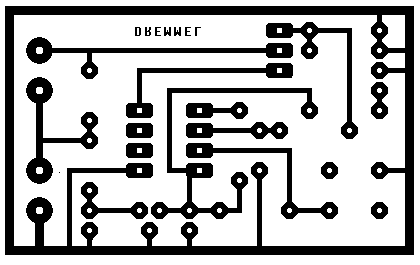

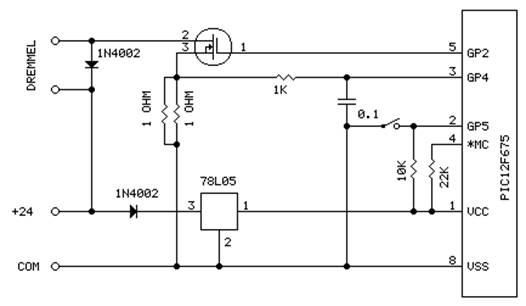

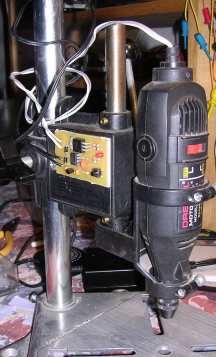

Схема справа использует LOGIC уровни N-канального полевого транзистора. PIC создает переменный сигнал ШИМ для питания двигателя. Ток двигателя воспринимается с помощью комбинированного 0,5 Ом резистора на землю. Напряжение появляется в течение импульса мощности, а внешнее питание хорошо регулируется, все изменения напряжения происходят из-за тока двигателя. Этот сигнал фильтруется и подается на вход A / D. Поскольку напряжение здесь возрастает, PIC увеличивает мощность на двигатель за счет увеличения ширины импульса. Кнопка используется для переключения, включения или выключения (при для смене сверла). Вся конструкция крепится к боковой стороне стойки двойным скотчем.
Материалы к статье:
Справляется с работой схема достаточно хорошо. Она будет работать немного лучше при 30-35 вольт.
