Стерео FM-передатчик с использованием BA1404

Эта схема, единственным активным компонентом которой является интегральная схема, для прослушивания вашей радиополосы или сигнала с компьютера, стерео-телевизора. Он имеет превосходное соотношение сигнал / шум, очень хорошее разделение каналов легко регулируется, а диапазон более чем подходит для домашнего использования. Другое возможное использование в автомобиле, чтобы ввести стереосигнал автомобиля Discman или MP3-плеер, даже если команда не имеет линейных входов, просто настройте передатчик на свободное положение и готовы.

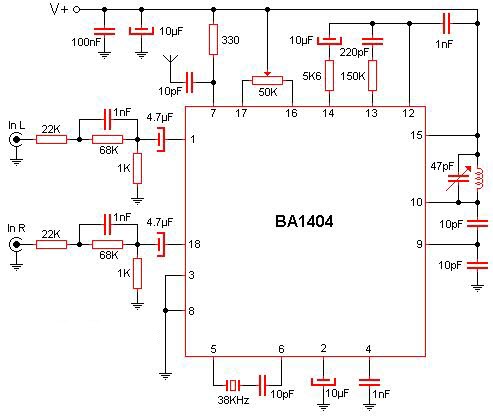

Стереофонический FM-передатчик

Как вы видите, схема очень проста. Входной стереофонический аудиосигнал кондиционируется и выравнивается несколькими резисторами и конденсаторами, а затем вводится в интегральную схему. Другие компоненты отвечают за генерацию пилот-сигнала, комбинацию сигналов для достижения MPX и выходного буфера на антенну. Схема работает при 3 В. Если питание с любым напряжением, чем направленное, приведет к разрушению IC. Антенной антенной может служить проволочный стержень или 60-сантиметровая телескопическая антенна FM. Вход сигнала работает в диапазоне милливольт и может присоединять регуляторы для регулировки уровня звука. Первые мелодии в радио (желательно цифровое и хорошее качество) набирают позицию, где нет радиовещательной станции. Затем включите передатчик и поверните триммер 47pF, настройте передатчик так, чтобы аудиосигнал на входах был слышен в приемнике. Когда вы получите самый сильный сигнал, можно настроить настройку 50K до тех пор, пока на вашем ресивере не загорится индикатор стереофонической станции. Если входной сигнал слишком сильный (он показывает, когда искатель приемника искажен), будет удобно наводить регуляторы на входе передатчика, чтобы снизить чувствительность. Катушка параллельно с триммером 47pF образована тремя витками провода на ферритовом сердечнике диаметром 0,5 мм.
