Стерео FM-передатчик с использованием BH1417

Схема, показанная здесь, имеет хороший стереофонический FM-передатчик, который может передавать сигналы высокого качества до диапазона 70 футов. Схема основана на BH1417 PLL стерео передатчике IC от Rhom полупроводников. IC имеет отдельные секции обработки звука для левого и правого каналов, схему предварительного выделения для улучшения отношения сигнал / шум, схему управления кристаллом для точной блокировки частоты, мультиплексную схему для создания суммы (слева плюс справа) и разности (слева минус справа) { см. эту статью для лучшего понимания - схема стереодекодера} и т. д. Еще одна важная особенность этой микросхемы заключается в том, что частоту передачи можно установить с помощью 4-канального DIP-переключателя. IC может питаться от чего-то от 4 до 6 В постоянного тока и имеет выходную мощность около 20 мВт. При полной выходной мощности схема потребляет всего 20 мА и имеет разделение каналов 40 дБ. Существует 14 возможных предустановленных частот передачи, начиная с 88,7 МГц и увеличивая с шагом 0,2 МГц, которое можно выбрать с помощью DIP-переключателя. Схема PLL ИС настолько точная, что практически нет дрейфа частоты.

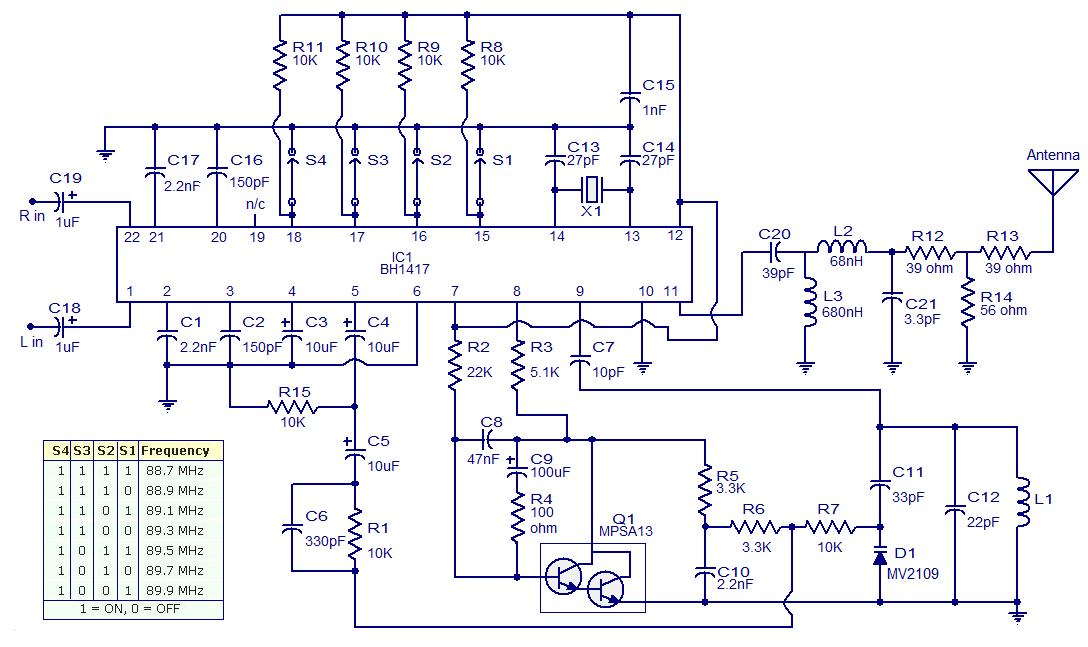

Стерео FM-передатчик с использованием BH1417

Конденсаторы C18 и C19 представляют собой конденсаторы развязки постоянного тока для входов левого и правого каналов. Конденсаторы C1 и C17 используются для установки необходимого количества предварительного акцента, а здесь с использованием значений 50uS. Конденсаторы C2 и C16 устанавливают точку спуска фильтра нижних частот. Кристалл X1 представляет собой кристалл 7,6 МГц, который устанавливает частоту генератора, в то время как конденсаторы C13 и C14, связанные с ними, используются для обеспечения соответствующей нагрузки. Резисторами R8-R11 являются подтягивающие резисторы для D0-D3 (контакты от 15 до 18 из IC) соответственно. Эти штырьки могут удерживаться на низком уровне, закрывая соответствующие переключатели. RF-генератор IC настраивается с использованием компонентов L1, C11, C12 и D1. Конденсатор C11 предотвращает и подает напряжение постоянного тока на варикап-диод D1 и тем самым предотвращает ток в индукторе L1. Более того, это уменьшает влияние изменений емкости D1 на штырь 9. Конденсатор C7 предотвращает протекание постоянного тока в индуктор L1 от штыря 9 IC. Композитный выходной сигнал на выводе 5 применяется к соединению R6 и R7, хотя сеть содержит компоненты C4, C5, C6 и R1. В контактном штыре 19 схемы остается несвязанным, но дополнительный конденсатор на этом выводе может использоваться для установки уровня пилот-сигнала и фазы. В любом случае такой конденсатор вовсе не нужен, и схема будет работать отлично, даже если конденсатор на штифте 9 опущен. Комбинированный выходной сигнал подвергается некоторому затуханию при прохождении через эту сеть и, наконец, достигает диода варикапа D1. Частоту несущей управляют с помощью выходного вывода фазового детектора PLL (фазовой синхронизации) (контакт 7) и компонентов, соединенных вокруг него. Дарлингтон-транзистор Q1 управляется выходом pin7, а транзистор подает управляющее напряжение на варикапном диоде через резистор R5, R6 и R7. Конденсатор C10 работает как высокочастотный фильтр, а R7 предназначен для изоляции. Резистор R4 и конденсатор C9, соединенные последовательно между коллектором и базой Q1, обеспечивают дополнительную фильтрацию. Резистор R4 улучшает реакцию транзистора на переходные изменения, в то время как конденсатор C9 улучшает фильтрацию низкой частоты. Конденсатор C8, подключенный между коллектором и базой Q1, обеспечивает дополнительную высокочастотную фильтрацию. Резистор R3 служит в качестве нагрузки на коллектор для транзистора Q1. Модулированный радиочастотный выход доступен на штыре 11 и подается на антенну через сеть фильтров, состоящую из компонентов L2, L3, C20 и C21. Задача этой сети фильтров - удалить гармоники. Резисторы R12, R13 и R14 уменьшают уровень сигнала до антенны и, как следствие, уменьшают выходную мощность передатчика. Такое сокращение необходимо, чтобы сделать передатчик законным, поскольку во многих странах передатчики с выходной мощностью более нескольких милливатт (могут меняться от страны к стране) являются незаконными. Путем отключения R12, R13, R14 и подключения антенны непосредственно к стыку L2 и C21, диапазон может быть увеличен, но сделайте это на свой страх и риск.

Сначала установите частоту передачи с помощью DIP-переключателя. Затем подключите схему к источнику питания и подключите положительный провод вашего мультиметра к контакту 8 IC и отрицательный провод к земле. Мультиметр должен показывать показание, равное напряжению питания. Теперь переместите положительный вывод мультиметра на соединение R5 и R6 и отрегулируйте пробой (ферритовый сердечник L1), чтобы мультиметр считывал 2V. L1 должен быть перенастроен для получения 2V между соединениями R5, R6 и Ground каждый раз, когда вы меняете частоту передачи.
