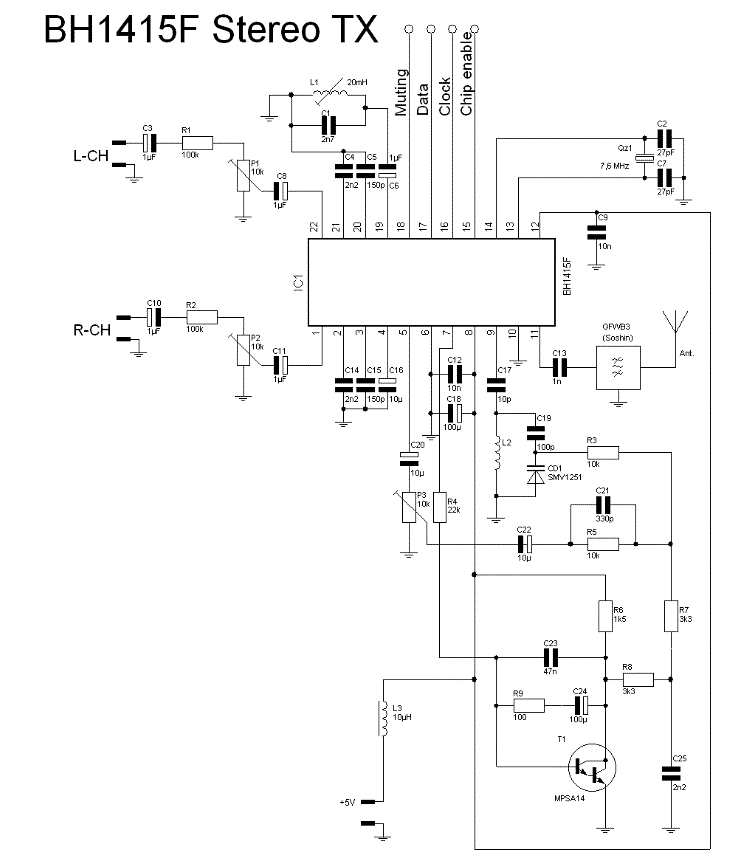

Эта электронная схема является стерео FM-передатчиком сделанным на основе BH1415F. Фазовая автоподстройка (PLL) достигается использование контроллера PIC16F628. Запрограммированная частота PLL может быть отображена на LCD (8x2 или 16x2). Частотный диапазон 88-108 МГц
BH1415F работает с напряжением 6 - 15V, потребляет только около 25 мА, обеспечивая при этом качество разделения каналов 40 дБ. Микросхема BH1415 изготовлена в корпусе SOP22, что может быть$CUT$ неудобством для некоторых радиолюбителей. С другой стороны, поскольку чип меньше чем обычные в корпусе DIP, можно значительно миниатюризировать готовое устройство.

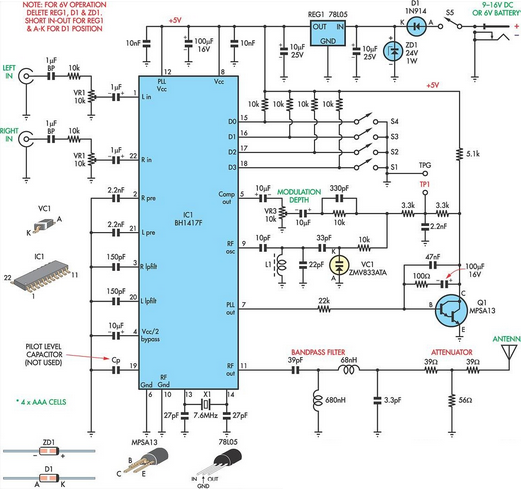

Стерео FM-передатчик на BH1417
Это самая последняя конструкция стерео FM-передатчика на BH1417, включает в себя много интересных функций в одном небольшом корпусе. Фильтр низких частот блокирует любые аудио сигналы выше 15 кГц, что предотвращает любые радиочастотные помехи при стерео передаче.
Идем дальше
BH1417 питается от 6 - 15V напряжения, потребляет тое около 25 мА, обеспечивая при этом качество разделения каналов 40 дБ. Для BH1417 требуется 7.6MHz кварцевый генератор, который довольно трудно найти. Хорошей новостью является то, что вы можете использовать 7,68 МГц кристалл. Прототип использует 7,68 МГц кварц.
Технические характеристики:
Напряжение питания: 9 - 16V
Частота передачи: 87,7 - 88.9MHz, 106,7 - 107.9MHz (шаги 200 кГц)
Выходная мощность: 20 мВт
Аудио Частота: 20 - 15 кГц
Разделение: 40 дБ
Потребляемая мощность: 30 мА

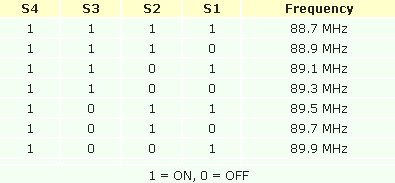

Выберите частоту передачи, на которой вы хотели бы передать сообщение, установив комбинацию 4-DIP переключателем и BH1417 будет немедленно настроиться на эту частоту. Если вы не можете услышать передаваемый звуковой сигнал на приемнике, то подрегулируйте катушку (добавив или убавив 2,5 оборота ) пока не услышите сигнал. Если у вас есть лабораторный блок питания, вы можете попробовать варьировать напряжение питания от 9 до 16V. BH1417 будет автоматически изменять напряжение на MV2109 или ZMV833ATA (варикапы). Убедитесь, что нет дрейфа частоты.
И напоследок
