Светодиодная схема оптопары



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Cветодиодная схема оптопары использует два обычных светодиода в качестве элемента оптопары. Когда на вход подается напряжение 2 В, светодиод 2 будет генерировать напряжение, достаточно сильное для включения транзистора Т5. Верхний предел частоты составляет около 38 кГц. Очень низкие частоты импульсов практически не имеют смысла для схемы.

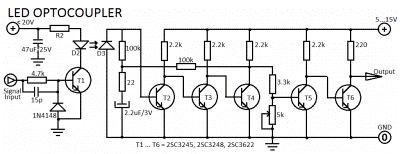

Схема цепи оптопары

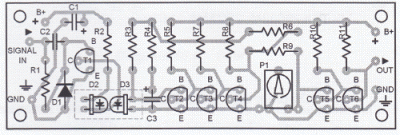

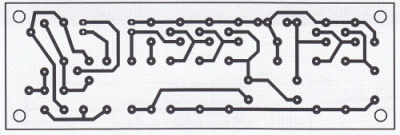

Пластиковая печатная плата для оптопары и размещение деталей






Несмотря на то, что светодиоды достаточно интенсивны для рассеянного света, рекомендуется приложить их к непрозрачной коробке. Резистор R2 должен выбираться исходя из напряжения питания. Он может составлять от 680 до 1 кОм. Резистор R11 не должен быть ниже 220 Ом.
Транзистор T6 имеет открытый коллектор.
