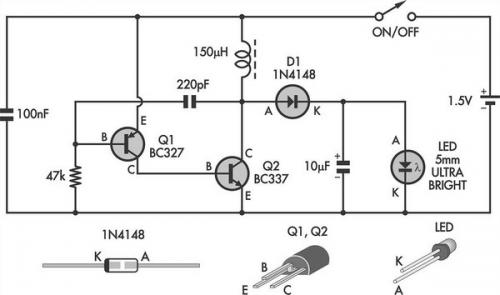

Простая светодиодная вспышка управляется 2-транзисторным блокирующим генератором, который усиливает напряжение от ячейки 1,5 В. Он полагается на присущее ограничение тока дросселя 150μH для защиты белого светодиода от чрезмерного привода.
Рисунок 1 Схема
При использовании стабилитрона 9V вместо белого светодиода он также может обеспечить питание 9 В, если текущий слив является скромным.
Еще одна вспышка

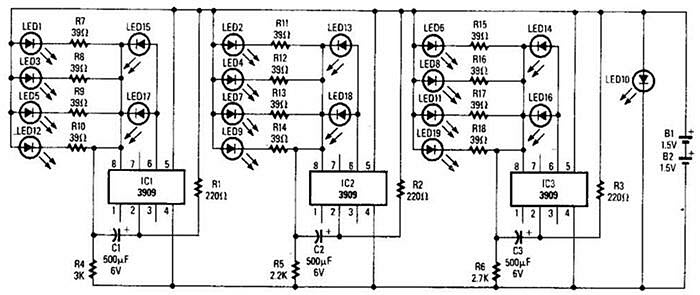

Три отдельных мигающих контура, в которых используется светодиодная вспышка / осциллятор LM3909, создают появление псевдослучайного порядка зажигания. Комбинация CX! RV C.JRb и C ^ R контролирует скорость мигания, которая составляет от 0,3 до 0,8 с, а собственный диапазон допуска (от -20% до 80%) стандартных электролитических конденсаторов добавляет к неровностям мигание циклов. Слив непрерывного тока составляет около 10 мА; однако, если вы уменьшите значения R4-R6 или CI-C3, чтобы увеличить скорость мигания, ток будет затем увеличиваться пропорционально.
Обратите внимание, в частности, что внешние резисторы, ограничивающие ток, не нужны для светодиодов 13 - LED18; резисторы встроены в ИС. LED10, который служит звездой дерева, представляет собой особый вид мигающего светодиода, который постоянно мигает с фиксированной скоростью.
