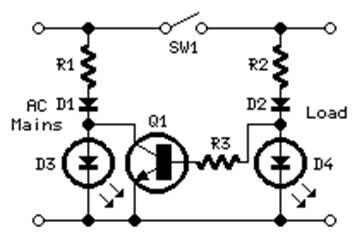

Эта схема была спроектирована по запросу и может быть полезна тем, кто хочет иметь, скажем, красный светодиод, загорающийся при включенном приборе, и зеленый светодиод загорается, когда тот же прибор выключен.
Детали:
R1, R2 __________ 27K 1W резисторы (см. Примечания)
R3______________6K8 Резистор 1/4 Вт
D1, D2 _______ 1N4007 1000V 1A диоды
D3_____________ Зеленый светодиод
Светодиодный индикатор D4_______________Red
Q1_____________BC337 45В 800 мА NPN-транзистор
SW1____________SPST Сетевой выключатель (см. Примечания)
Любой прибор, работающий от сети, может контролироваться этой схемой, при условии, что для SW1 используется подходящий сетевой выключатель, способный выдерживать ток полной нагрузки. Когда SW1 закрыт, нагрузка и D4 активируются, Q1 насыщен и замыкает D3, тем самым предотвращая его свечение.
Примечания:
· Измените R1 и R2 на 15K 1W для работы в сети 115 В переменного тока.
· SW1 должен выдерживать ток и напряжение полной нагрузки устройства.
