Таймер бега

Схема была разработана, так как ряд спортсменов запросили таймер, способный издавать звуковой сигнал после одной, двух, трех минут и т. д. (для бега трусцой). Как показано на схеме, SW1 представляет собой 1-полюсной 9-позиционный поворотный переключатель. Установка переключателя в положение 1, пьезо испускает три коротких звуковых сигнала каждую минуту. В позиции 2 происходит то же самое после 2-минутной задержки и так далее, достигая максимального интервала в 9 минут в позиции 9.

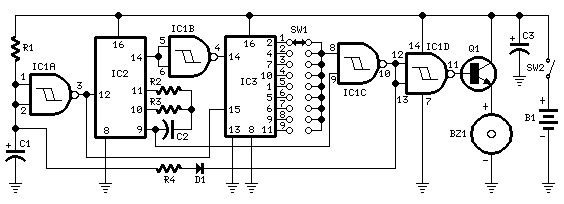

Принципиальная электрическая схема

Детали:

R1_____________47K 1 / 4W Резистор
R2_____________10M 1 / 4W Резистор
R3______________1M 1 / 4W Резистор
R4_____________12K 1 / 4W Резистор
C1, C3 __________ 10μF 25V Электролитические конденсаторы
C2 ____________100nF Полиэфирная конденсаторная батарея емкостью 63V
D1___________1N4148 75V 150mA Диод
IC1____________4093 Quad 2 вход Шмитт NAND Gate IC
IC2____________4060 14 ступенчатый счетчик пульсаций и генератор IC
IC3____________4017 Счетчик декады с 10 декодированными выходами IC
Q1____________BC337 45V 800mA NPN-транзистор
SW1___________1 полюс 9-ти поворотный переключатель
SW2___________SPST Переключатель слайдера
BZ1___________ Пьезоэлемент (включающий генератор 3 кГц)
B1____________3V Батарея (две ячейки 1,5 В или ААА)

Вместо поворотного типа можно использовать DIP-переключатель. Пожалуйста, обратите внимание, чтобы использовать только один переключатель, или устройство может быть повреждено. Изменяя R4 с 10K до 15K, вы можете получить более или менее трех коротких звуковых сигналов после заданной временной задержки.

Чтобы получить только односекундный звуковой сигнал, после заданной задержки времени отсоедините контакт 9 IC1C от штырька 9 разъема IC2 и подключите его к контакту 8 IC1C.
