Научно-популярный образовательный ресурс для юных и начинающих радиолюбителей - Popular science educational resource for young and novice hams Основы электричества, учебные материалы и опыт профессионалов - Basics of electricity, educational materials and professional experience |
|
Автоматический таймер, основанный на ПОС, для блока экспонирования печатной платы. Это улучшенная версия Darkroom Timer, первоначально созданная Stan Ockers (1999). Были добавлены некоторые дополнительные функции, и соответственно был изменен код ПОС.
Характеристики

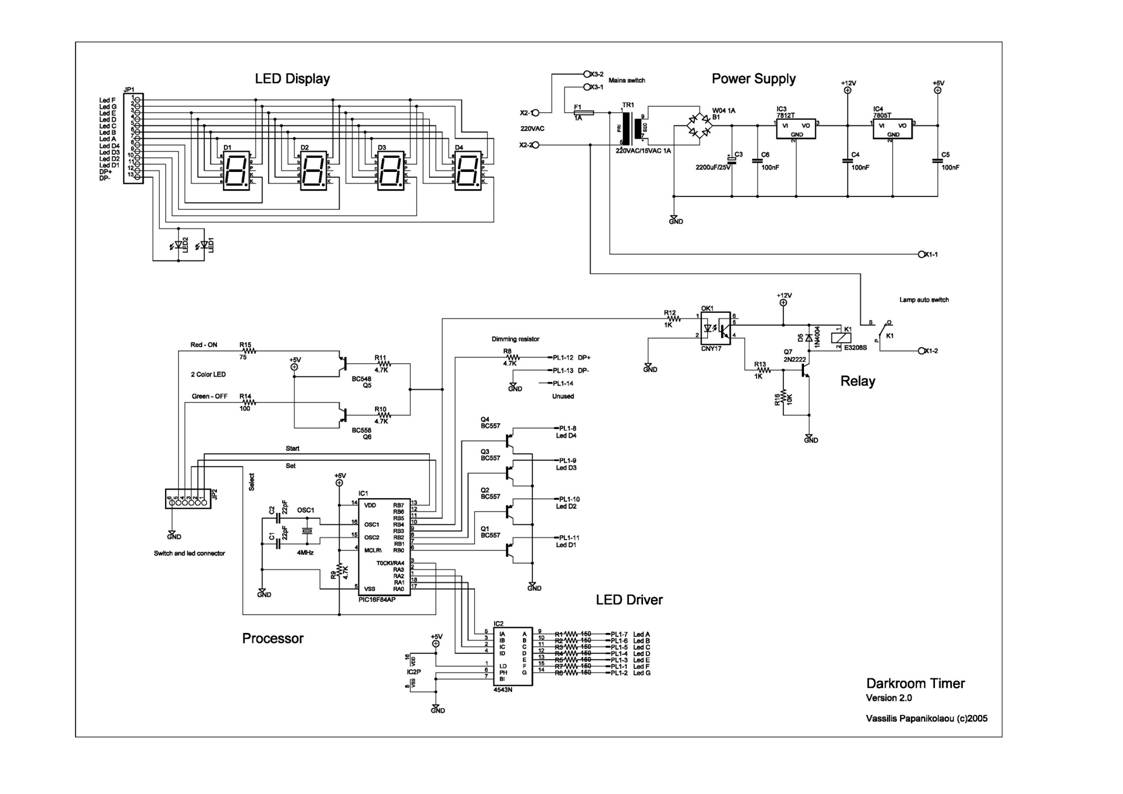

Схема таймерной лаборатории

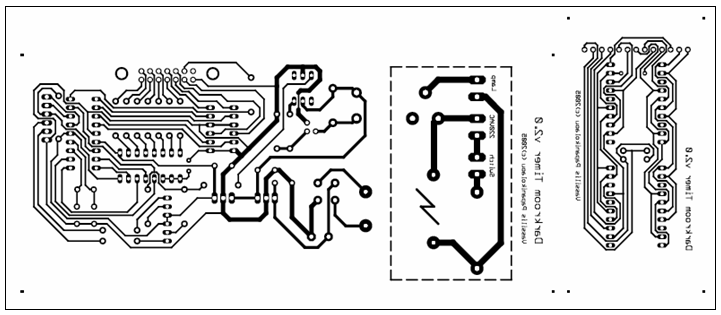

Таймерный таймер PCB

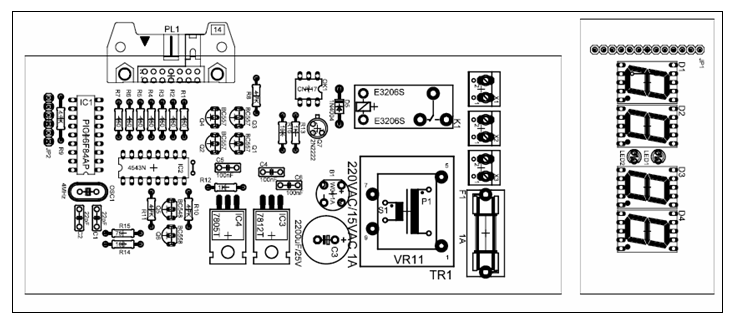

Темно-серый таймер Silkscreen
Список деталей
R1 - R7 150 Ом 1 / 4W 5%
R8 - R11 4,7 К Ω 1 / 4W 5%
R12 - R13 1 К Ω 1 / 4W 5%
R14 100 Ω 1 / 4W 5 %
R15 75 Ω 1 / 4W 5%
R16 10 К Ω 1 / 4W 5%
C1 - C2 22 пФ
C3 2200 μ F / 25V электролитический
C4 - C6 100 нФ
D5 1N4001 / 4004/4007
F1 1A Предохранитель (с цоколем и крышкой)
B1 1A Мостовой выпрямитель
Микроконтроллер IC1 PIC16F84AP (4 МГц) (с разъемом IC)
IC2 74HC4543 BCD для 7-сегментного декодера (с разъемом IC)
Регулятор напряжения IC3 7812
IC4 7805 регулятор напряжения
PL1 14-контактный разъем
JP2 6-контактный разъем
K1 12V DC / 220V AC Relay
OK1 CNY17-1 Оптрон
OSC1 4MHz Crystal
Q1 - Q4 BC557 / 558 Транзистор PNP
Q5 BC547 / 548 NPN-транзистор
Q6 BC557 / 558 Транзистор PNP
Q7 2N2222 NPN-транзистор
TR1 220VAC / 15VAC 1VA PCB трансформатор
X1 - X3 2-контактный зажимный винт WAGO
Светодиодная панель
D1 - D4 7-сегментный дисплей с общим катодом
LED1 - LED2 Оранжевый светодиод 3 мм
JP1 Не разъем, кабель припаян непосредственно на задней панели печатной платы
Фронт коробки
Светодиод общего катода с биколором (зелено-красный)
3 кнопочных переключателя
Переключение соединений
Соединитель X1 подсоединен к лампе (лампам)
Разъем X2 подключен к сети 220 В переменного тока
Разъем X3 подключен к сетевому выключателю
Светодиодная панель подключается к системной плате через разъем PL1
Номер разъема JP2pin |
Подключение |
1 |
START switch |
2 |
SET switch |
3 |
SELECT switch |
4 |
Green bicolor led anode |
5 |
Red bicolor led anode |
6 |
Ground |
Соедините три переключателя между контактами 1, 2, 3 и массой (контакт 6). Биполорный светодиод общего катода подключен к земле (контакт 6). Пусковой переключатель запускает таймер. Повторное нажатие кнопки «Старт» (до или после достижения нулевого значения таймером) сбрасывает таймер до его начального значения. Set switch устанавливает время текущей позиции в памяти. Это делается поэтапно. Выбор переключателя переводит значения времени через 15 позиций памяти.
Фото

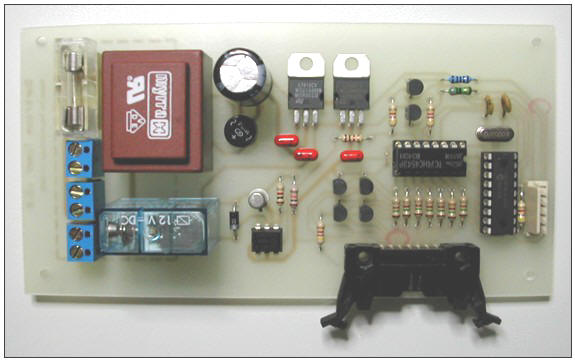

Системная плата

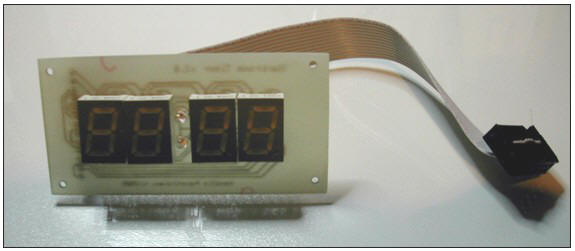

Светодиодная панель

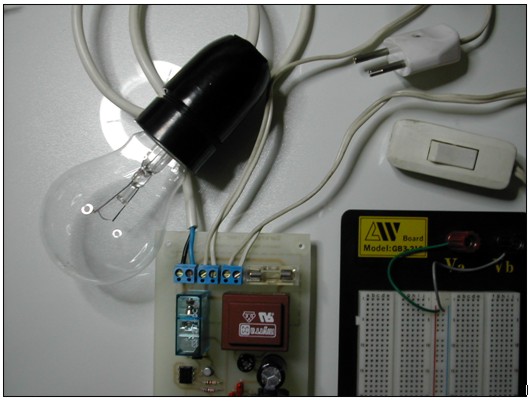

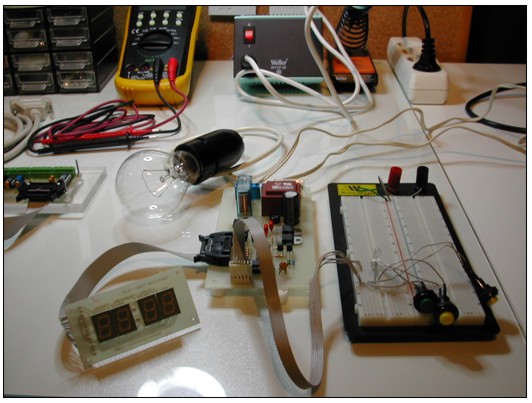

Подключение переключателей и двуцветного светодиода (JP2), выполненного на макете
Обычно переключатели и светодиодный индикатор для двухцветных светодиодов прикреплены к передней панели экспонирования

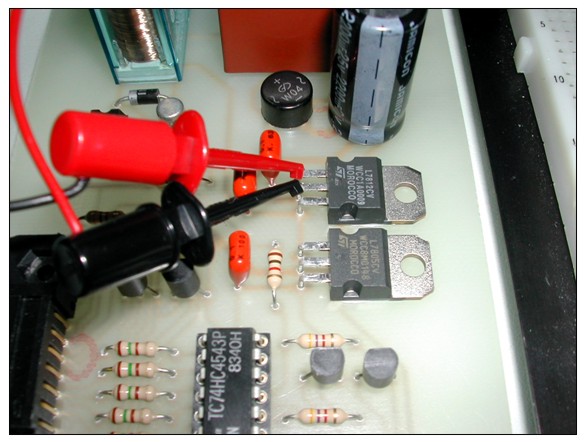

Тестирование платы с внешним DC на регуляторе 7812 (из соображений безопасности)

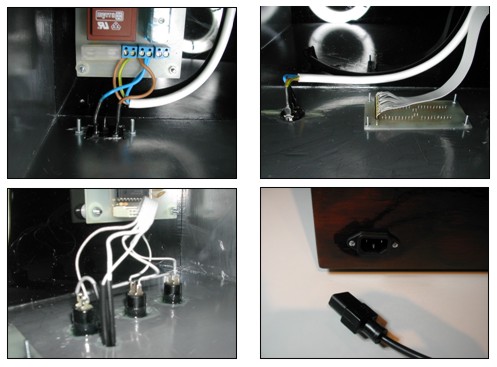

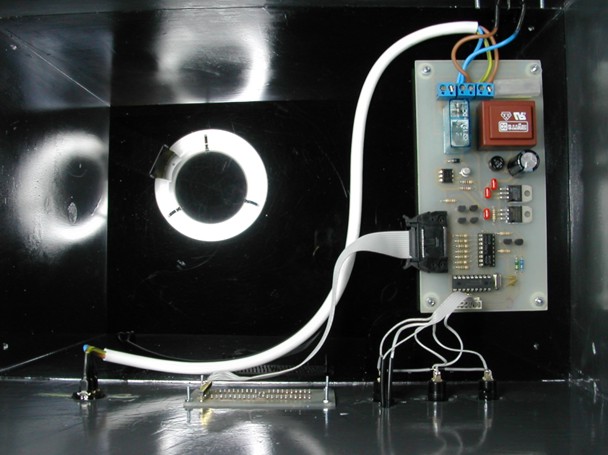

Фотографии таймера Darkroom, установленного на экспонометре
Установлена системная плата, ЖК-панель и коммутаторы.
Обратите внимание на общий заземляющий контакт для кнопок и биколорного светодиода (JP2 Pin 6)

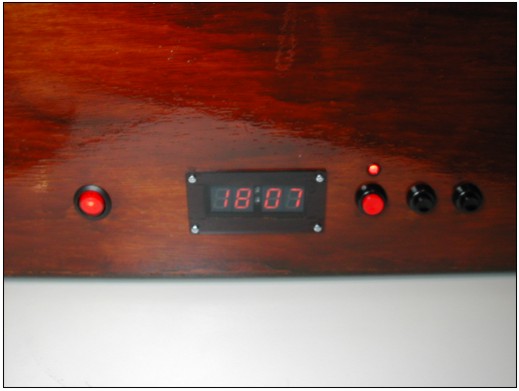

Таймер темной комнаты во время работы
