Таймер от 1 до 100 секунд

Схема построена вокруг популярной ИС таймера 555, его можно использовать для всех приложений, требующих задержки до 100 секунд. Предустановленная бортовая плата для настройки требуемой продолжительности в диапазоне от 1 до 100 секунд, переключатель SW1 для сброса таймера и SW2 для запуска таймера. Светодиод D3 работает как индикатор питания и светодиод D2 для индикации работы таймера. Нагрузка может быть подключена к клемме с винтовым соединением CN1, выходная клемма имеет как нормально разомкнутую, так и нормально замкнутый контакт . Цепи работают от 12 В постоянного тока и потребляют 100 мА.

Характеристики

• Вход питания 12 В постоянного тока при 100 мА
• Опорный тактовый переключатель запуска и сброса
• Релейный выход: реле SPDT
• Спецификация реле: 5 A @ 250 VAC
• Светодиодный индикатор состояния реле
• Предустановленная функция регулируемого диапазона
• Светодиодный индикатор питания
• Винтовой клеммный разъем для простого подключения релейных выходов
• Четыре монтажных отверстия по 3,2 мм
• Размеры печатной платы 48 мм x 63 мм

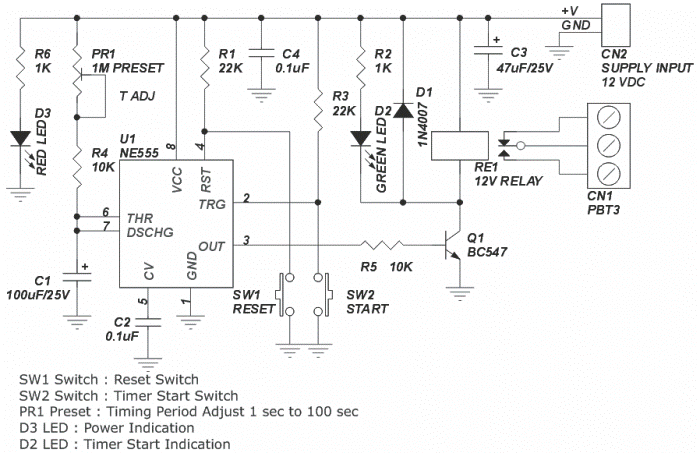

Схема

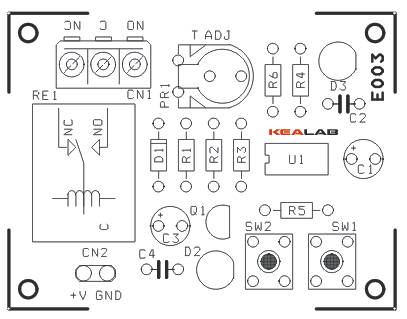

Части

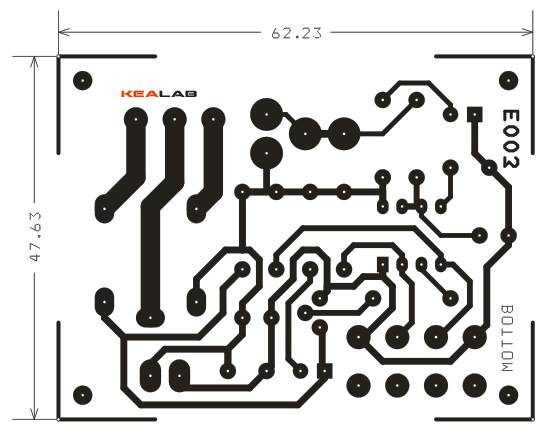

Печатная плата

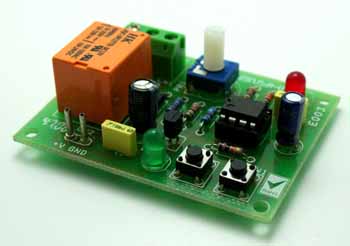

 Готовый таймер
