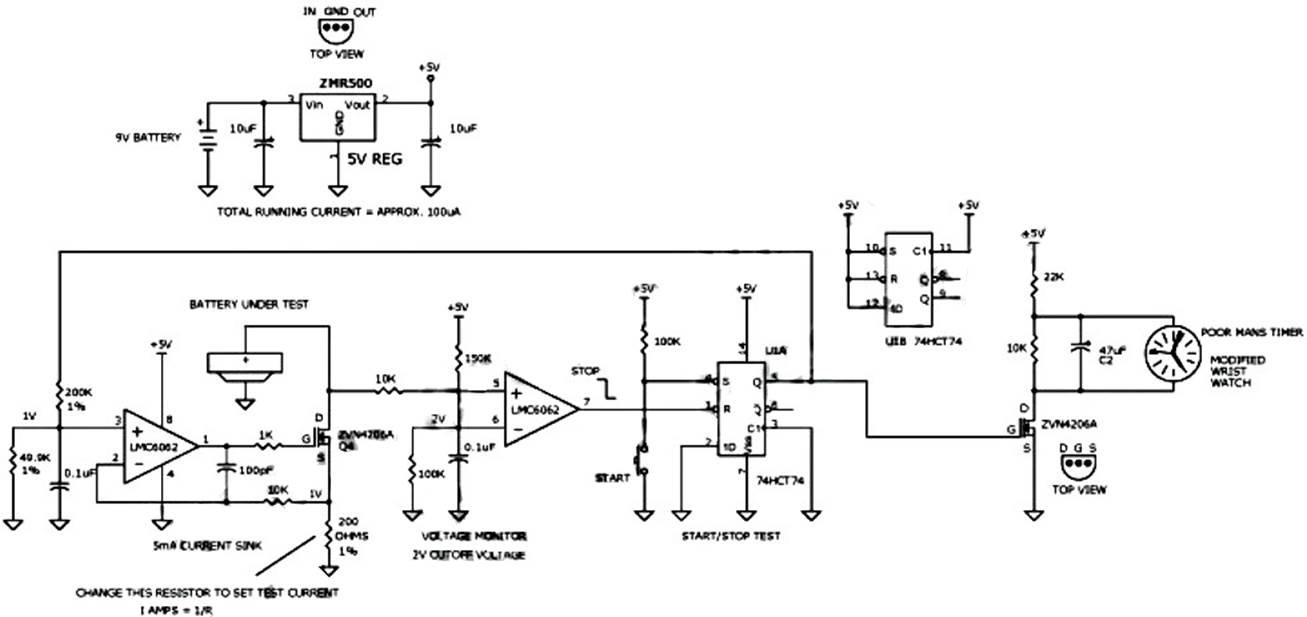

Измерение емкости аккумулятора при подключении к нагрузке постоянного тока позволяет судить как долго батарея может работать. Схема показанная ниже поможет провести этот тест.
Питается от от 9В батареи, регулятором питания малой мощности понижается до 5В. Левая сторона схемы образует спад постоянного тока. Падение 1v напряжения производится делителем напряжения. Транзистором подается точное количество напряжения для поддержания этого падения, через резистор 200 Ом. Таким образом, ток батареи устанавливается в 5 миллиампер для выбранных значений компонентов. Изменяя сопротивление резистора можно проверить другие испытательные токи. Тестовый ток определяется соотношением: 1 / R.
Средняя часть цепи выполнена в виде компаратора напряжения. Он изменяет состояние, когда напряжение батареи падает ниже 2 вольт.
Триггер используется для запуска и автоматической остановки теста. Когда напряжение аккумулятора падает ниже напряжения отсечки, триггер изменяет состояние и останавливает тест. Чтобы измерить истекшее время тестирования, я использую модифицированные наручные часы. Батарея была удалена, и два провода были подключены к держателю батареи часов. Часы начинает работать, когда тест работает и останавливается после испытания. Вы можете установить часы на 12:00 полуночи, чтобы начать тест. В конце теста, часы сохранят прошедшее время. Тестер может проверить почти любой небольшой аккумулятор, от крошечных элементов слуховых аппаратов до более габаритных. Тем не менее, максимальный ток испытательной нагрузи должен быть ниже 100 мА (с указанными на схеме деталями). В качестве примера, качество литиевой батареи может иметь указанную емкость 220mA часов, но достигнет напряжения отсечки 2v лишь через 20 часов. Это приводит к мысли, что мощность будет только 20 х 5 = 100 миллиампер-часов.
разработано Дэвидом А. Джонсоном
