Тестер для маленького сервопривода при моделировании будет очень полезным помощником. Тестер сервопривода генерирует импульсный сигнал, в котором ширина положительного импульса будет от 1 до 2 мс. Он определяет положение сервопривода. Сигнал повторяется непрерывно, с частотой от 40 до 60 Гц. Обычно такие схемы используют NE555, чтобы генерировать импульсы. Мы будем использовать 4538 для разнообразия. 4538 может быть запущена двумя способами.
Когда вход (вывод 5 или 11) является высоким, нарастающий фронт на входе (контакт 4 или 12) появляется сигнал пуска для генерирования импульса.

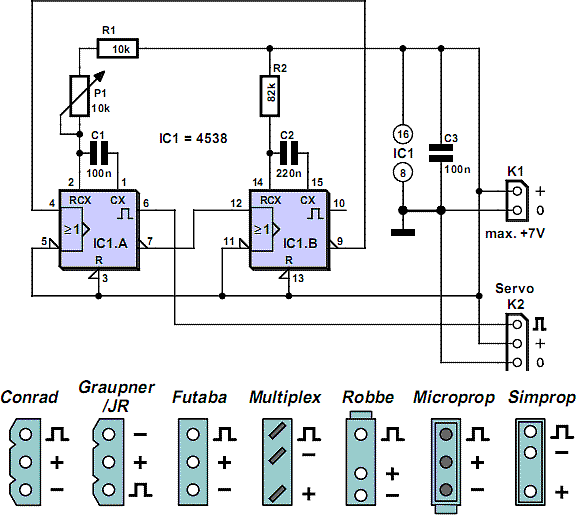

Тестер с использованием 4538
ШИМ на выходе IC1A равен (R1 + P1) × C1. Это означает, чтокогда потенциометр Р1 включен на минимальное сопротивление, ШИМ будет 10 к × 100 п = 1 мс. Когда Р1 установлен на максимум (10 K), ШИМ становится 20 K × 100 п = 2 мс. В конце этого выхода импульса, Q генерирует нарастающий инвертирующий фронт. Запускается IC1.B, который затем генерирует импульс. ШИМ здесь 82 к × 220 п ~ 18 мс. В конце этого импульса выход Q будет также генерировать нарастающий фронт. Это, в свою очередь запускает IC1.A, для генерации импульса снова. Цикл завершается.
В зависимости от P1, общий период будет между 19 и 20 мс. Что соответствует частоте около 50 Гц (в пределах допустимого диапазона частот).
Автор: Павел Гуссенс
