Токовый детектор линии переменного тока

Схема будет обнаруживать токи сети переменного тока мощностью около 250 мА или более без каких-либо электрических подключений к линии. Ток обнаруживается путем прохождения одной из линий переменного тока через индуктивный датчик (L1), выполненный с U-образным болтом диаметром 1 дюйм, намотанным с помощью 800 оборотов магнитной проволоки № 30 - № 35. Пикап может быть изготовлен из других металлических колец или сердечников трансформаторов, что позволяет достаточно места для прохождения одной из линий переменного тока через центр. Только одна из текущих несущих линий, либо линия, либо нейтраль должна быть пропущена через центр пикапа, чтобы избежать отмены полей. Я протестировал схему с помощью 2-проводного удлинительного шнура, который я разделил на двух проводах небольшим расстоянием с помощью точного ножа, чтобы U-образный болт мог окружать только один провод.

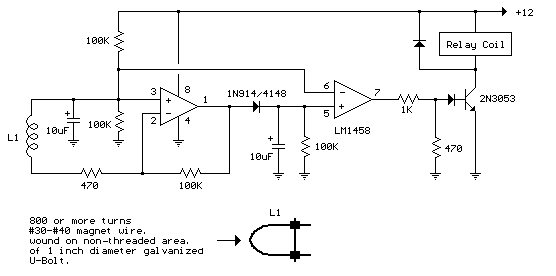

Схема цепи тока постоянного тока переменного тока

Магнитный датчик (U-образный болт) создает около 4 милливольт пиков для тока сети переменного тока 250 мА или нагрузки переменного тока около 30 Вт. Сигнал от датчика повышается примерно в 200 раз на выходе операционного усилителя ниппеля 1, который затем пику, обнаруженный конденсатор и диод, подключенный к контакту 1. Второго ОУ используется в качестве компаратора, который обнаруживает повышение напряжения больше, чем падение диода. Минимальный сигнал, необходимый для того, чтобы выход каскада компаратора был положительным, составляет около 800 мВ, что соответствует примерно 30-ваттной нагрузке на линии переменного тока. Вывод 1458 op-amp будет колебаться только в пару вольт земли, поэтому делитель напряжения (1K / 470) используется для уменьшения напряжения без сигнала до примерно 0,7 вольта. Дополнительный диод добавляется последовательно с базой транзистора, чтобы убедиться, что он отключается, когда напряжение в ОУ составляет 2 вольта. Вы можете получить немного речевой болтовни, если нагрузка переменного тока близка к точке переключения, поэтому рекомендуется использовать большую нагрузку 50 Вт или более. Чувствительность может быть увеличена путем добавления большего количества поворотов к пикапу.
