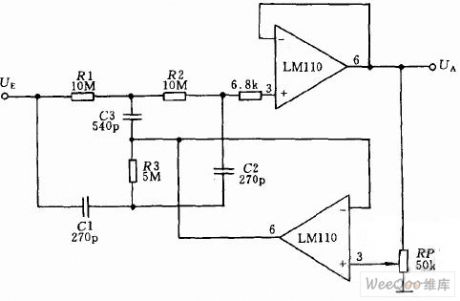

Контур захваченного волнового фильтра , который использует операционный усилитель (состоящий из двух LM110 или SN72310) в качестве последователя напряжения, показан на рисунке.

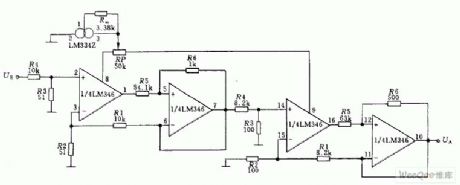

Схема конденсаторного нижнего фильтра четвертого порядка

Схема конденсатора нижнего фильтра конденсатора четвертого порядка показана ниже. В схеме используется LM348 op amp четыре высокочастотных фильтра нижних частот. Например, fc = 20 кГц, коэффициент передачи фильтра - Ho = 1, Q01 = 0,514, Q02 = 1,306.

Поскольку счетчик коэффициента усиления полос пропускания одинаковый с четырьмя усилителями. Поэтому достаточно оборудовать источник тока (LM334Z). Вы можете точно регулировать потенциометр RP.

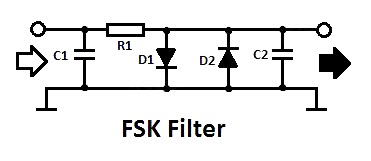

Схема фильтра FSK

FSK или Frequency-Shift Keying - это форма частотной модуляции, в которой модулирующий сигнал сдвигает выходную частоту. между предопределенными значениями. Если возникают проблемы с демодулированием сигналов FSK, полезно использовать схему фильтра FSK, представленную здесь. Фильтр с частотной привязкой очень прост и может быть встроен в телефонную розетку. На диаграмме показан фильтр нижних частот, выполненный из R1 и C2. Этот фильтр имеет частоту отсечки. около 1,6 кГц.

Поскольку сигналы «0» и «1» FSK отправляются в виде тонов 1,2 кГц и 2,4 кГц, фильтр удаляет все нежелательные углы сигнала. Оба D1 и D2 гарантируют, что сигнал FSK ограничен примерно +/- 600 мВ. Его можно подключить к громкоговорителю или выходному разъему для наушников. Схема цепи фильтра FSK Компоненты значенияC1 = 0,0082C2 = 0.018R1 = 5.6kΩD1 = D2 = 1N4148
