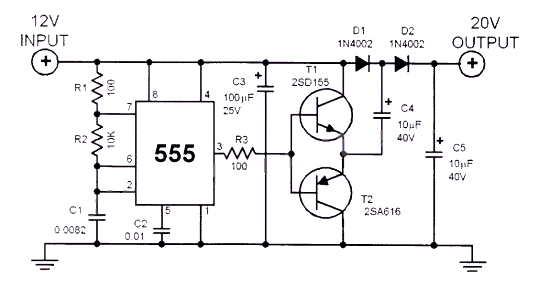

Схема производит напряжение, которое в два раза превышает напряжение питания. Это полезно, когда более высокий уровень напряжения необходим из одного источника питания.
Основу составляет генератор прямоугольных импульсов поступающих с таймера LM555 на транзисторы T1 и T2. Фактически удвоитель выполнен на элементах D1, D2, C4 и C5. Таймер работает как нестабильный мультивибратор и генерирует частоту около 8,5 кГц. Минус электрода конденсатора С4 и заземлен через D1. При высокой амплитуде сигнала, транзистор Т1 работает, Т2 отключен. При низкой, наоборот.

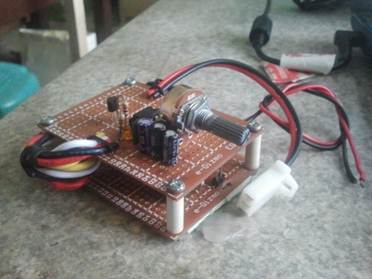

Собранный удвоитель
В режиме ожидания, схема обеспечивает около 20 вольт. Максимальная нагрузка не должна превышать 70 мА. Фактическое выходное напряжение составляет около 18 вольт, При более низких номиналах тока, напряжение выше.
