УКВ ЧМ Радиоприемник на диапазон 67-108 Мгц

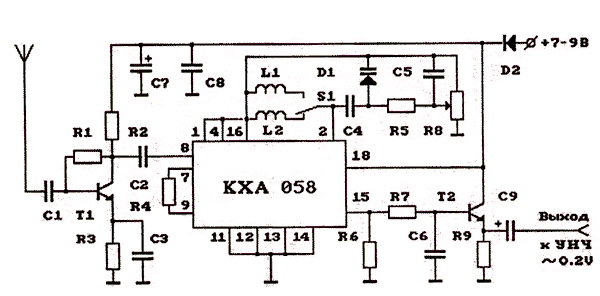

Представлена схема УКВ-тюнера, обеспечивающего радиоприем станций в диапазоне 67-108 МГц. Необходимо напомнить, что УКВ-тюнер - это радиоприемник-приставка. Данное устройство предназначено для эксплуатации в составе комплекса радиоустройств:
многодиапазонного радиоприемника, радиостанции и т.д. Рабочий диапазон данного УКВ-тюнера разбит на два участка - отечественный и западный диапазоны. Переход с одного диапазона на другой осуществляется соответствующим переключателем диапазонов. Настройка на частоты радиостанций в данной конструкции - плавная. Настройка осуществляется с помощью переменного резистора. Заменой данного резистора настройки соответствующим переключателем и необходимым числом подстроечных резисторов плавную настройку можно заменить на дискретную в пределах набора выбранных фиксированных станций (частот). В качестве антенны для УКВ-тюнера можно использовать либо телескопическую антенну, либо кусок толстого медного провода диаметром 1.5-2.5 мм и длиной 1м. Возможно использование выносной антенны, например, телескопической.
На транзисторе Т1 выполнен усилитель высокой частоты (УВЧ), на транзисторе Т2 - фильтр и согласующий каскад для подключения усилителя низкой частоты (УНЧ). Чувствительность данного УКВ-тюнера составляет приблизительно 10 мкВ, выходное напряжение низкой частоты с выхода этого устройства - 0.2 В.

Радиоэлементы:

R1=51к, R2=470, R3=100, R4=47-75, R5= 10-47, R6-27к, R7=10к,
R8=30-100к, R9=1.5к;
С1=10н, С2=15н, С3=10н, С4=220н, С5=47н, Сб=510н, С7-0.1, С8-47МКФ х 16В, С9=47мкФ х 16В;
Т1 - КТ368, КТЗ102, КТ315 или любой другой ВЧ-транзистор. Т2 -КТ3102,КТ315;
D1 - КВ102, КВ117; D2 - КТ522;
катушки LI, L2 - бескаркасные, внутренний диаметр - 0.4, диаметр провода - 0.8. L1 - 3 витка, L2 - 7 витков; переключатель диапазонов -П2К.

Настройка:

правильно собранный из исправных элементов УКВ-тюнер практически в настройке не нуждается. При необходимости более точная настройка на границы диапазона достигается изменением параметров катушек индуктивностей, например, их растягиванием и сжатием.
