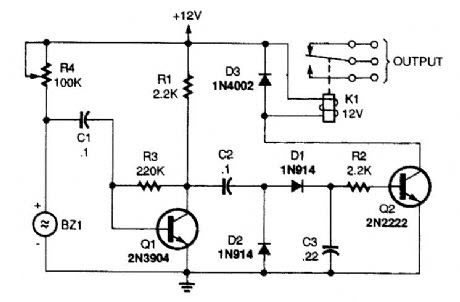

Потенциометр 100 kΩ, R4, устанавливает ток, подаваемый на эхолот Sonalert. Потенциометр отрегулирован до точки, где эхолот только начинает издавать звуковой сигнал. Однополюсный аудиоусилитель (Q1) соединен с положительной стороной эхолота, и его выход подается на цепь удвоения напряжения. Выход dc удвоителя управляет базой Q2, которая, в свою очередь, управляет реле (K1).
Пока Sonalert производит звук, реле остается под напряжением. Когда твердый объект перемещается с близкого расстояния к передней части эхолота, Q пьезоэлемента опускается и внутренняя схема Sonalert перестает работать; в результате реле выходит. Тщательно регулируя R4, схема может быть сделана довольно чувствительной.
