При проектировании Bass Reflex корпуса громкоговорителей, необходимо измерить резонанс динамика с точностью около 1%. Чтобы сделать это, вам нужно аудио генератор и частотомер. Тем не менее, типичная точность и разрешение частотомера при измерении частоты ниже 50 Гц может привести к ошибкам в несколько процентов.
Решение этой проблемы заключается в использовании множитель частоты и схемы, представленные здесь может быть включен, чтобы умножить на 10 или 100.
Он использует 4046 фазовой автоматической подстройки частоты в (PLL) и 4518 подключен в качестве двойного деления на 10 счетчика. Как показано, сигнал генератора поступает в компаратор образованной IC1A и его выход управляет вход С.И.Гин, штифт 14, из 4046 PLL (IC2).

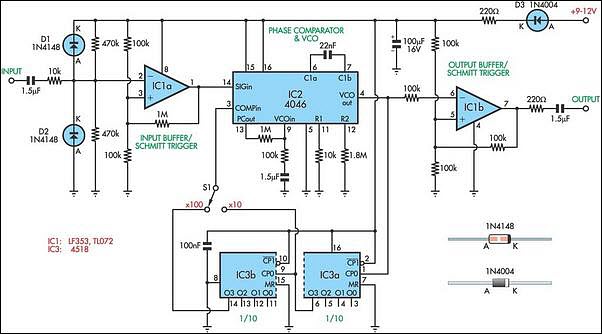

Принципиальная схема
Выходной сигнал ФАПЧ подается на IC3 и делится на 10 или 100, в зависимости от установки переключателя S1. Разделенный сигнал затем подается на вход (COMPin контактный 3) микросхемы IC2. Таким образом, система ФАПЧ вынужден умножать частоту входного сигнала 10 или 100, и это умножается частота может быть считано с гораздо большей точностью с помощью обычного цифрового частотомера. Тем не менее, вы должны затем разделить отображаемый чтении выбранном соотношении умножения, чтобы получить истинное частоты.
Ограничение в этой схеме в том, что 4046 может работать только до 20 кГц, так что частота входного ограничено 200 Гц или 2 кГц, в зависимости от соотношения умножения. Это вполне достаточно для измерения Bass Reflex шкафы.
Автор: Дж Бегг
