Управление на восемь команд от четырех реле

Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"

Плата разработана специально для управления 5-Motor Robot Arm продаваемого Baycom. Если вам нужно управлять множеством реле и входа нет, это решение может пригодится.

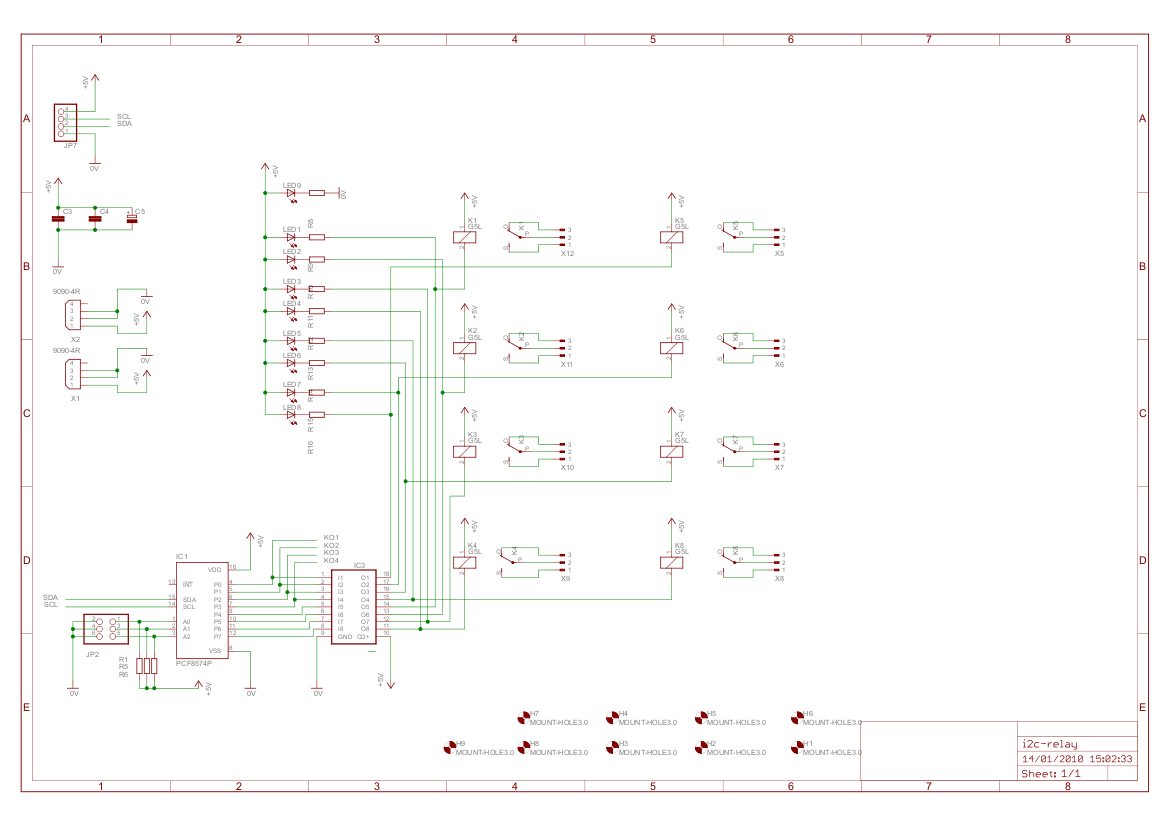

Принципиальная схема

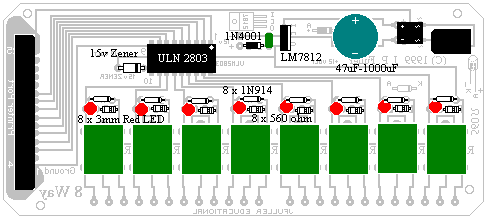

Расположение элементов

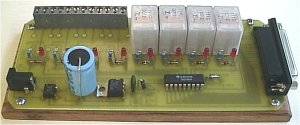

8-выходов только с 4 установленными реле.

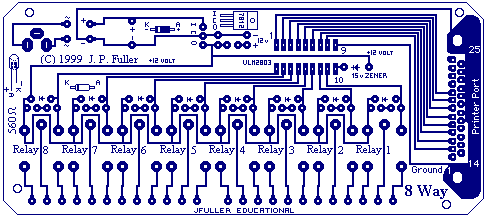

Печатный монтаж

Список Деталей:

1 х печатная плата
8 х SPDT реле 12 вольт
1 х печатных плат с установленным DB 25 разъемом
1 х ULN2803 интегральная схема
1 х 1N4004 диод
8 х 1N914 диода
8 х 3 мм красный светодиод
8 х 560 Ом 1/4 Вт резистор
1 х 47uF электролитический конденсатор (до 1000uF могут быть использованы в зависимости от питания)
1 х 0.01uF
1 х регулятор LM7812 напряжения
1 х 1 А мост выпрямитель
1 х 2,1 мм разъем питания
25-контактный последовательный кабель - папа
Разъем 12 - 24 вольт питания 2,1 мм

Скачать:

Программное обеспечение для DOS

Программное обеспечение для Windows
