Управление устройствами с помощью компьютера

В этой статье описывается использование схемы портов принтера компьютера, функция схемы - управлять приложением с помощью программного обеспечения и некоторых интерфейсных устройств. Интерфейсная схема и данное программное обеспечение могут использовать любые 8 устройств управления портом принтера ПК. Существует много способов получить аппаратное обеспечение управления с помощью программного обеспечения. В C / c можно использовать в функции outportb (portno, value), portno - это адрес параллельного порта (обычно 378 hexadecimal LPT1), а «value» - данные, которые должны быть отправлены в порт. Значение = 0 выводится все выходы (D0-D7). Значение = 1 D0, значение = 2 D1, значение D2 = 4, и так далее.

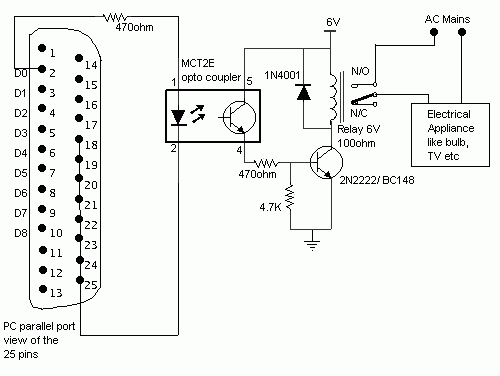

Такие как. Если значение = 29 (десятичное) = 00011101 (двоичное) -> D0, D2, D3, D4 и остальное. Та же схема, что и остальные бит данных через D7 D1 (доступна на контакте 3-9), должна быть того же соединения. Изолированные с использованием оптронов обеспечивают полный ПК из схемы релейного драйвера. Схема интерфейса показана на рисунке только на одном устройстве, управляющие биты параллельного порта штыря 25 штырей 2 D0.
