Управляемый генератор для проверки низкочастотных резонаторов и РЧ Вольтметр

Иногда приходится искать инструмент, который будет проверять низкочастотные кварцевые резонаторы надежно и быстро.

К сожалению, существует не так много схем в технической литературе в настоящее время, которые работают стабильно. Схема, которая была найдена, показала удовлетворительные результаты в диапазоне частот от 10 кГц до 500 кГц.

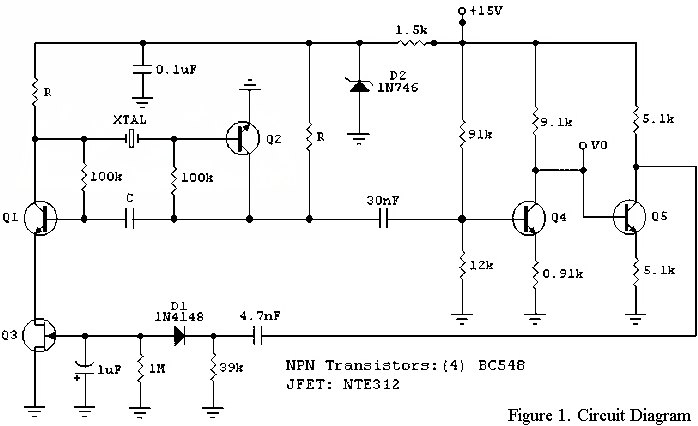

На рисунке представлено схематическое изображение синусоидального генератора низкой частоты Изначально, он разработан для использования в лабораториях. Работает на бюджетных AF биполярных транзисторах (генератор) и усилителем на JFET для контура управления коэффициентом усиления.

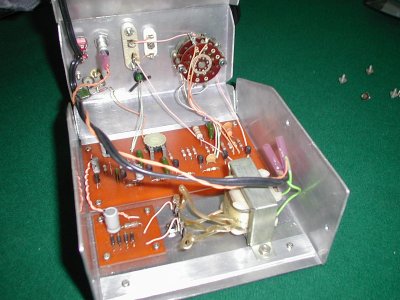

Внутренний вид законченного устройства

Q _1, Q ₂ образуют модифицированный нестабильный мультивибратор, в котором усиление контура регулируется автоматически в преддверии колебаний с помощью полевого транзистора Q _3. Q ₄ линейно усиливает сигнал на коллекторе Q ₂ и изолирует генератор. Схема обеспечивает чистую амплитуду синусоидальной волны 2,5 Вольт в активной нагрузке, превышающей или равной 20k Ом. Q ₅ имеет коэффициент усиления по напряжению 1, он изолирует нелинейные эффекты выпрямителя D ₁ с выхода.

Экспериментальные результаты

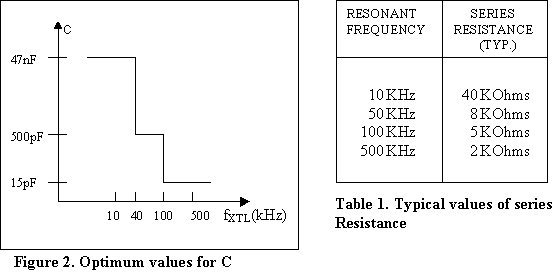

Рисунок 2 показывает оптимальные значения для конденсатора С в соответствии с резонансной частотой кристалла. Дополнительное усиление необходимо от транзисторов Q ₁ и Q ₂ на частотах ниже 40 кГц. Это связано с тем, что низкочастотные резонаторы обладают большими значениями последовательного сопротивления, влияющие на петлевое усиление (Таблица 1 сравнивает типичные значения последовательного сопротивления для низких частот). Согласно тому, что уже было сказано, резистор R будет10k Ом на частотах до 40 кГц. Выше этого значения будет работать 1KОм.

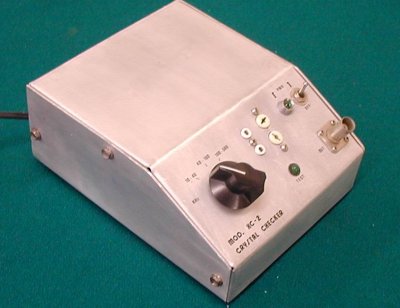

Вид снаружи и передняя панель готового изделия

·  Большая амплитудная стабильность может быть достигнута за счет увеличения коэффициента усиления по напряжению на Q _5,

·  Генератор запитывается от источника 3,3 Вольт.

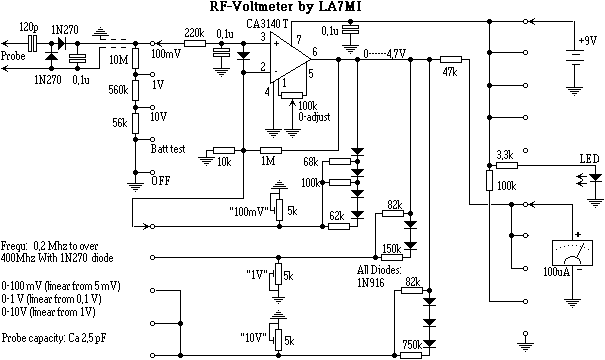

РЧ Вольтметр
