Схема управляет резистивной и индуктивной нагрузкой до 2500 Вт. Основным функциональным устройством является интегрированная схема управления фазами - Siemens TLE3103. Он содержит свой собственный источник питания, цепь детектирования напряжения с нулевым напряжением и логический драйвер. Дополнительной особенностью является вход низкого напряжения для включения / выключения триаксинга, включающего / отключающего логический драйвер. Функция такова: pin13 TLE3103 открыт (плавающий), активирован триггерный выход, отключен выход триггера заземления.

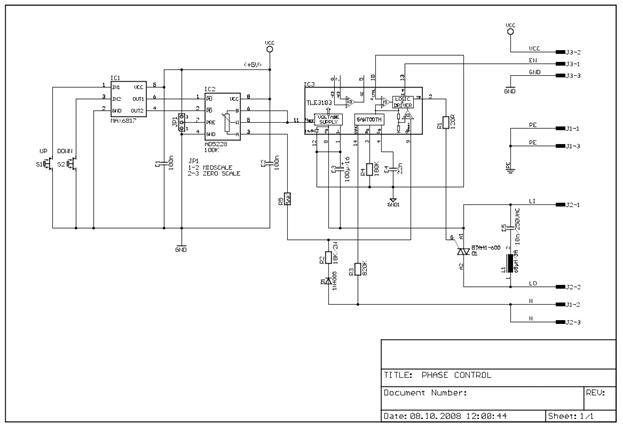

Схема управления питанием 2500 Вт
Кнопка UP и DOWN управляют 32-ступенчатым цифровым потенциометром (IC2, AD5228) через детектора IC1 (MAX6817). Потенциометр имеет кнопку сброса питания, которая может быть привязана к земле, в результате чего потенциометр запускается на среднем уровне или VCC вызывает его запуск в нулевом масштабе. Желаемая функция выбирается с использованием перемычки JP1. Симистор (способный приводить в движение 40А нагрузки) немного перегружен для желаемой мощности, но у BTA41 есть изолированное тело, и поэтому регулирование напряжения на плате менее опасно, так как оно имеет фазу на упаковке. Схема использует индуктивность 68μH, но это может быть заменено резистором 100, после чего замена индуктивности C5 должна иметь значение 47nF.
