Упрощенная схема датчика вибрации с использованием CA3094

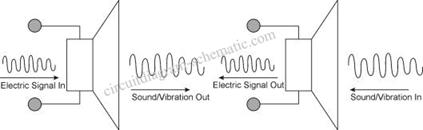

Прибытие людей, которые не приглашены, не являются непредсказуемыми и все более сложными навыками. Но присутствие этих незваных гостей не может не вызвать вибраций, по крайней мере, недостаточно, чтобы их можно было использовать в качестве генератора этих датчиков вибрации. Цепь датчика вибрации сделана очень простой, и в качестве источника электрической энергии можно использовать батарею. В дополнение к очень простой конструкции эта схема очень мала и использует электрический ток. Датчик для схемной схемы берется из доступных компонентов. Датчик - это только динамик с диаметром 2 дюйма. Принцип работы очень прост в обращении к процессу работы рабочих динамиков daari. Громкоговоритель, если клеммы получают сигнал, как показано слева 1, выдаст вибрацию на мембране и вызовет образование звука. Вот принцип работы изображения:

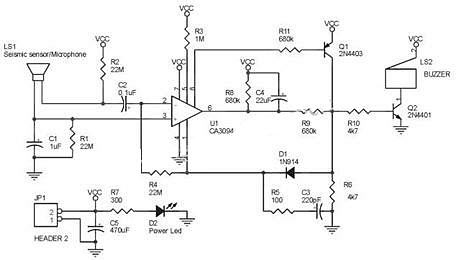

Когда динамики используются в качестве датчиков, мембранное покрытие на динамике служит в качестве детектора вибрации. Когда на мембрану поступает вибрация, мембрана также будет вибрировать. Мембранная вибрация приведет к тому, что мембранные петли будут перемещаться относительно неподвижного магнитного сердечника и генерируют электрические сигналы. Ограничения на область мембранного резонанса должны регулироваться так, чтобы мембрана не захватывала вибрации, а frekunsi не охлаждалась. В этом проекте мембрана была сделана таким образом, что только реакция на низких частотах из-за шага вибрации / объектов на низких частотах. Чтобы уменьшить ответ на динамики, используя дополнительный материал, поглощающий вибрацию сигнала / высокой частоты, например, придание губчатого слоя в области вокруг мембраны. Эти дополнения должны быть выполнены тщательно, чтобы динамики могли реагировать с хорошей вибрацией. Ниже приведен схематический чертеж:

Чтобы усилить сигнал, созданный из динамиков, используемых opamp CA3094. Основной выбор этого транзистора состоит в том, что сигнал, генерируемый динамиком и амплитудой тока, очень слаб. Чтобы справиться с этим, просто используя операционный усилитель, следует использовать с усилителем внешней катушки с усилителем. Это преимущество заключается в усилении коэффициента усиления в операционных усилителях, так что CA3904 обычно описывается как программируемый усилитель сопротивления. В выход CA3094 подается на схему, которая регулирует длинные звуки колокольчика monostabil. При наличии вибрации на мембране динамики выдают сигнал с очень малой амплитудой. Этот сигнал усиливается, вызывая напряжение на контакте 1 на логике «1». Это условие вызывает обратную связь через диоды транзистора 2N4403 и 1N914. Поскольку транзистор 2N4403 «ВКЛ» и создает напряжение обратной связи на базе транзистора 2N4401, и причины этого «ВКЛ» также активируют моностабильную схему. По 'it' ON 'транзистор 2N4401 представляет собой ток, протекающий через колокол и транзисторы 2N4401. Это условие будет выдаваться до тех пор, пока звонок не зазвонит снова в состоянии сброса цепи моностабильности. Обратите внимание: для размещения положения датчика и положения влияет на чувствительность этой схемы. Чтобы расширить рабочее пространство на микрофоне, можно поместить в трубы из ПВХ, заполненные материалами, которые были даны, а затем труба из ПВХ была высажена в землю. Чем длиннее труба из ПВХ, тем лучше ее работа. Длина трубы из ПВХ, которая используется около 1 метра. Труба ПВХ затем генерирует вибрации, которые будут перемещаться / проходить через материал в трубе из ПВХ и, наконец, достигать поверхности проекта датчика.
