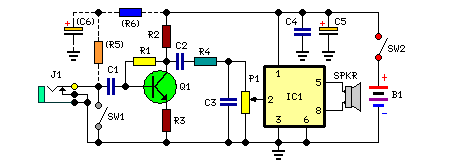

Схема предназначена, для мегафонов который применяют в различных массовых мероприятиях. Представляет из себя компактный усилитель для микрофона. Построено устройство на усилителе мощности TDA7052.
Внешний микрофон должен быть подключен к J1, сигнал усиливается Q1 и подается на IC1.
Детали:
Р1 = 22K
R1 = 1M
R2 = 15K
R3 = 470R
R4 = 47K
R5 = 4.7K
R6 = 4.7K
С1 = 100 нФ-63V
С2 = 100 нФ-63V
С3 = 10nF-63V
С4 = 100 нФ-63V
С5 = 220uF 25V-
С6 = 10uF 25V
Q1 = BC547
IC1 = TDA7052 В1
J1 = моно джек
В1 = 6В батарея
SW1 = SPST Переключатель
SW2 = SPST тумблер
R1 действует как регулятор громкости и С3 поднимает верхнюю полосу частот, устраняя эффект Ларсена. Таким образом, значение С3 можно варьировать от 4n7 до 22nF, чтобы обеспечить наилучшее качество речи.
