Усилитель для наушников с ИК-связью

Проект с низкой стоимостью может использоваться для воспроизведения звука с телевизора без каких-либо нарушений со стороны других людей. Никакой провод не будет использоваться схемой между телевизором и наушниками, потому что вместо использования проводов он использует невидимый инфракрасный свет для передачи аудиосигналов с телевизора, идущего на наушники. Диапазон, который может быть покрыт, может достигать до 6 метров без использования каких-либо объективов, но при необходимости диапазон может расширяться с использованием линз и отражателей с передатчиками и приемниками, которые содержат ИК-датчики.

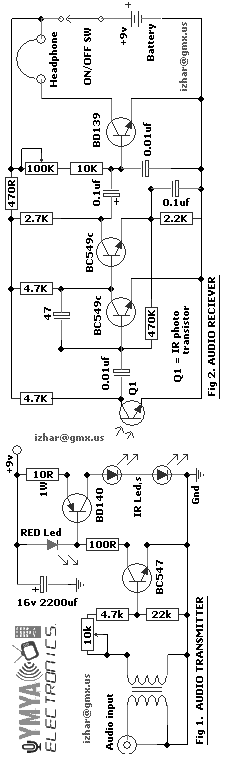

Усилитель для наушников с ИК-связью Схема подключения

Два последовательных ИК-светодиода управляются двухступенчатым усилителем-передатчиком, который использует ИК-передатчик. Аудиовыход от телевизора к ИК-передатчику связан с использованием аудиовыходного трансформатора, который имеет обратное соединение. Аудиосигналы усиливаются транзисторами BC547 и BD140. Эти аудиосигналы принимаются от телевизора через низковольтные обмотки полного сопротивления для телевизионного подключения аудиотрансформатора, а высокий импеданс для подключения ИК-передатчика. Источник 9 В может подавать ИК-передатчик, а светодиод работает как индикатор включения питания.
