TDA8560Q является интегрированным выходным усилителем класса B, содержит 2 X 40 Вт / 2 Ω усилители в конфигурации BTL. Устройство в первую очередь разработано для автомобильной автомагнитолы. Усиление каждого блока устройства являются следующим образом. Детектор динамических искажений (детектор DDD) в начале вырезки выхода одного или нескольких каскадов становится активным и контакт 12 перейдет в низкий уровень. Он послужит для приведения в действие звукового процессора для ослабления входного сигнала. Таким образом выступит как ограничитель искажений. Выходной уровень контакта 12 не зависит от количества каналов, которые отсекаются. Когда короткое замыкание происходит в одном или нескольких выходов на землю, выходные каскады выключается, пока короткое замыкание не будет удалено. Устройство включается снова, с задержкой примерно 20 мс, после удаления короткого замыкания. Во время этого состояния контакт 12 постоянно на низком уровне. Потребляемый ток в течении короткого замыкания очень низкий (приблизительно 40 мА).
Контакт 12 поддерживает низкий уровень в течение 20 мс и высокой в течение 50 мс. Рассеиваемая мощность в любых условиях короткого замыкания очень мала.
Особенности схемы:
· Требуется очень мало внешних компонентов
· Высокая выходная мощность
· 4 Вт и 2 Вт сопротивление нагрузки
· Низкое выходное напряжение смещения
· Защита сброса нагрузки
· Низкая потребляемая мощность в любых условиях короткого замыкания
· Защита полярности включения
· Защита от электростатического разряда
· Низкое тепловое сопротивление.

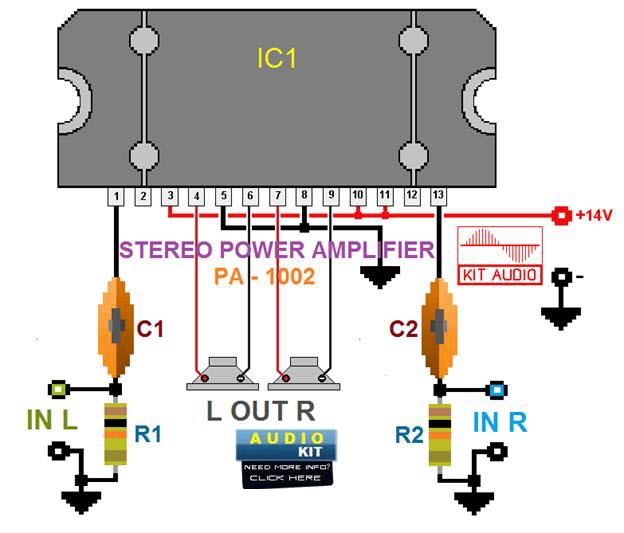

Питается этот аудио электронный усилитель
от 14,4 вольт постоянного тока.

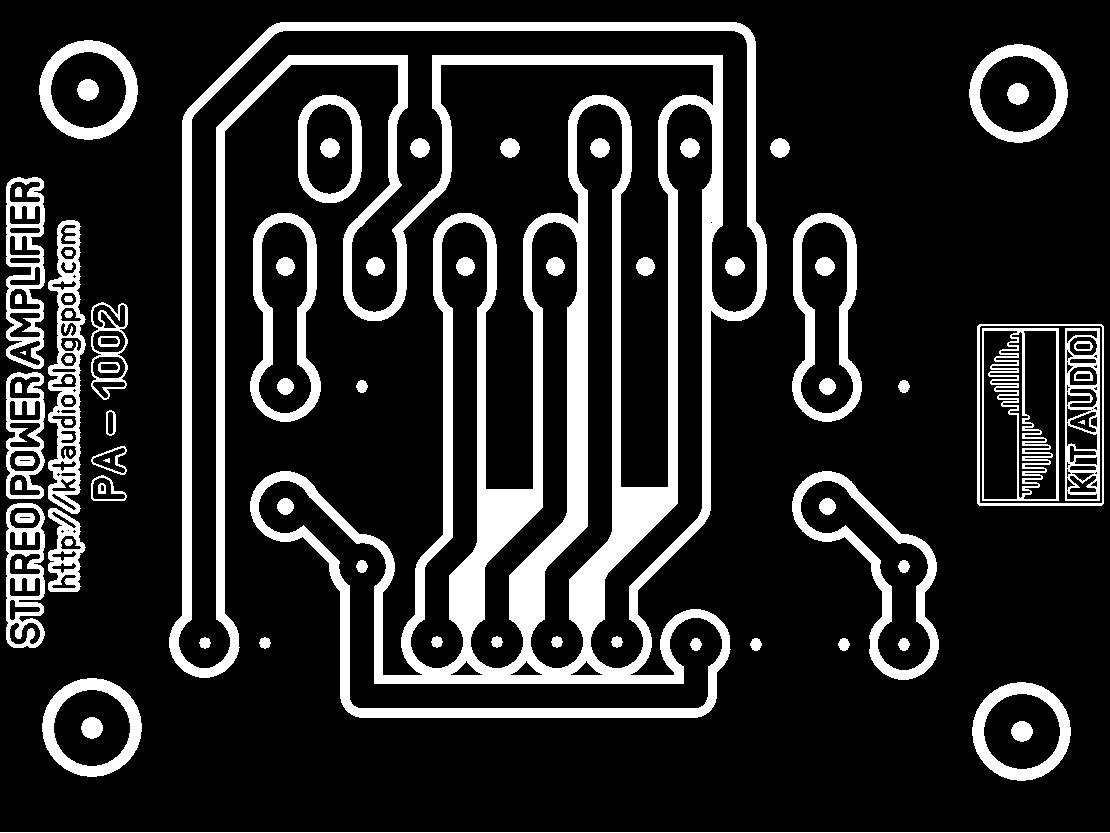

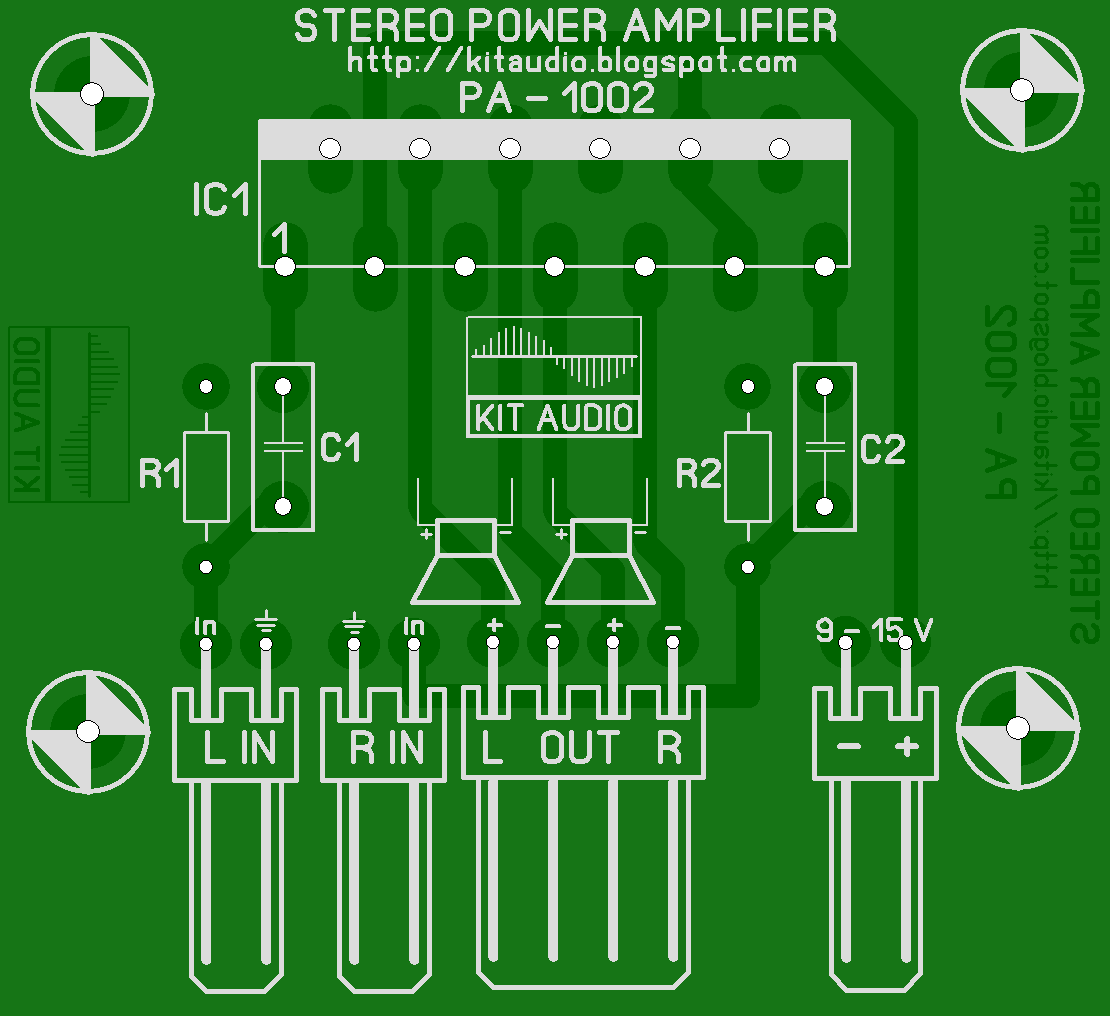

Список запчастей
R1, R2 = 10 - 47k
С1, С2 = 0.47mF
IC1 = TDA8560Q
