Усилитель мощности звука с TDA2050

Попытка сделать печатную плату, подходящую для TDA2050 и LM1875, и имеющую все необходимые схемы на борту - электропитание, защиту динамиков, задержку включения и быстрое отключение. Это достигается с помощью удобной микросхемы uPC1237. TDA2050 и LM1875 совместимы по выводам, различия в их схемах - это значения пары резисторов и одного конденсатора. Все это позволяет сделать универсальную печатную плату, подходящую для любой из этих двух ИС. Мощность составляет 2x30 Вт, но зависит от напряжения питания и импеданса колонок, подключенных к выходу.

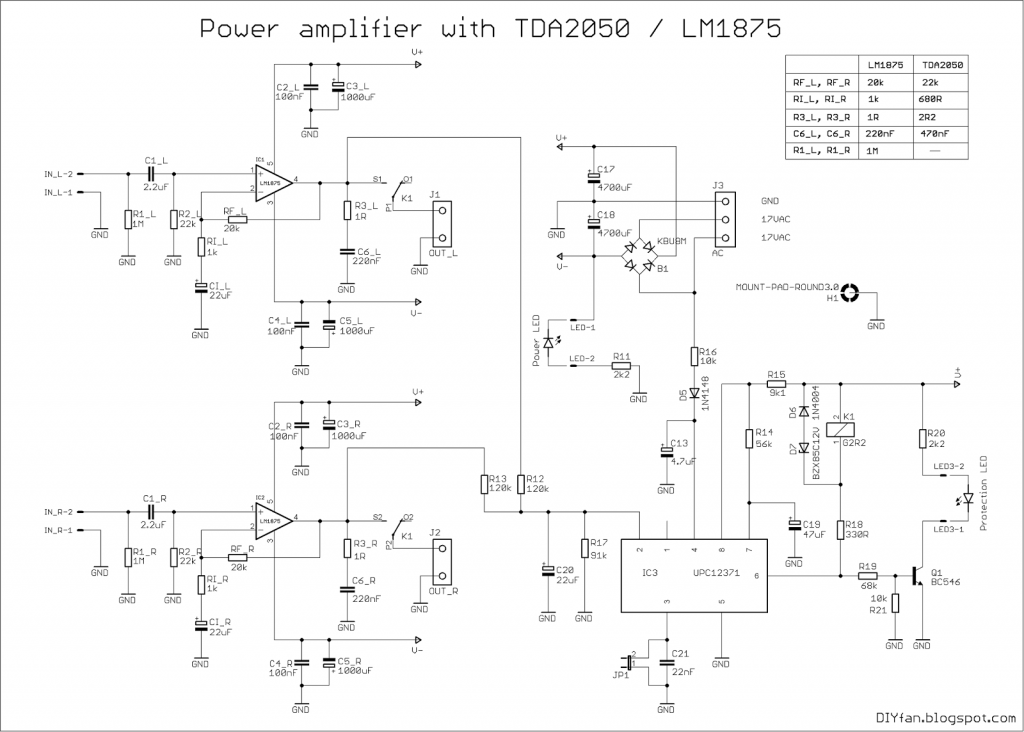

Схема

Детали

B1 KBU8M FBU4

C1 100nF C050-024X044

C2 100nF C050-024X044

C3 1000uF E5-10,5

C4 1000uF E5-10,5

C6 2.2uF C050-075X075

C7 220nF C050-030X075

C8 22uF E3,5-8

C9 100nF C050-024X044

C10 100nF C050-024X044

C11 1000uF E5-10,5

C12 1000uF E5-10,5

C13 4.7uF E2,5-6

C14 2.2uF C050-075X075

C15 220nF C050-030X075

C16 22uF E3,5-8

C17 4700uF E7,5-18

C18 4700uF E7,5-18

C19 47uF E2,5-7

C20 22uF E3,5-8

C21 22nF C050-025X075

D5 1N4148 DO35-7

D6 1N4004 DO41-10

D7 BZX85C12V DO41Z10

H1 MOUNT-PAD-ROUND3.0 3,0-PAD

IC1 LM1875 T05D

IC2 LM1875 T05D

IC3 UPC1237 SOP8

IN 6410-02

IN1 6410-02

J1 OUT1 AC2

J2 OUT2 AC2

J3 AC AC3

JP1 JP1

K1 G2R2 G2R2

LED 6410-02

LED2 LED5MM

LED3 6410-02

R1 1k 0207/2V

R2 20k 0207/12

R3 22k 0207/7

R4 1M 0207/7

R5 1R 0414V

R6 1k 0207/2V

R7 20k 0207/12

R8 22k 0207/7

R9 1M 0207/7

R10 1R 0414V

R11 2k2 0207/7

R12 120k 0207/7

R13 120k 0207/10

R14 56k 0207/7

R15 9k1 0207/7

R16 10k 0207/7

R17 92k 0207/10

R18 330R 0207/10

R19 68k 0207/7

R20 3k9 0207/10

R21 10k 0207/7

T2 MPSA42 TO92-EBC

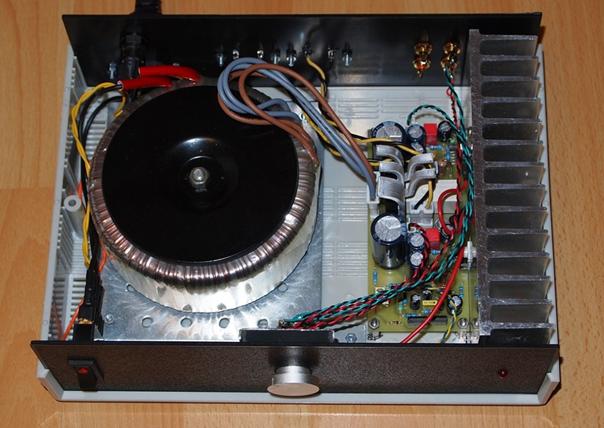

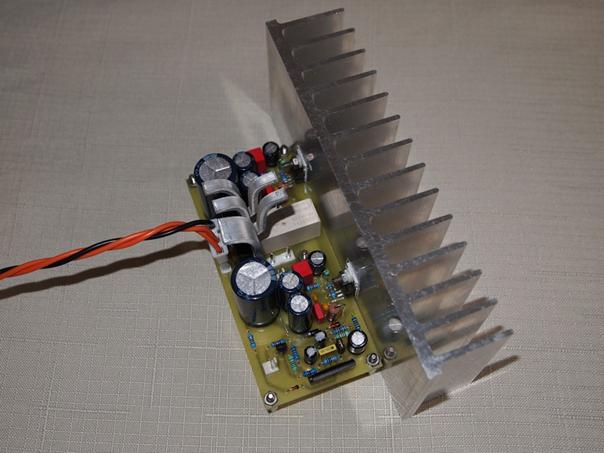

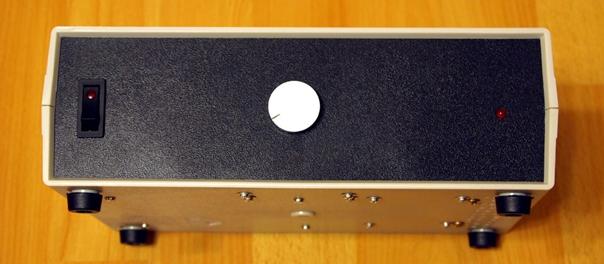

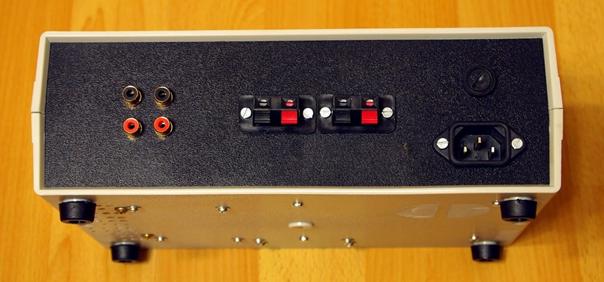

Готовый усилитель
