Вот простой проект усилителя ЗЧ, основанный на TBA820M IC. Усилитель может обеспечить выходную мощность 2 Вт с 8-омным громкоговорителем с использованием источника питания 12 В.
Для питания этой цепи можно использовать батарею 3-16 В или адаптер переменного / постоянного тока. Прототип автора показан на рис. 1.

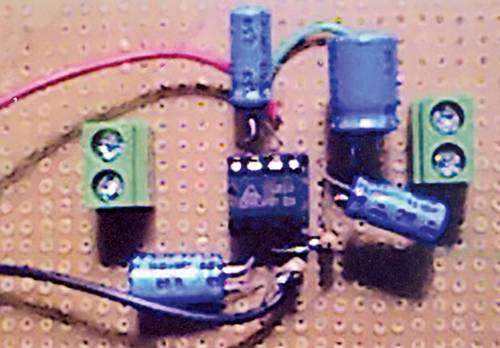

Рис 1: прототип

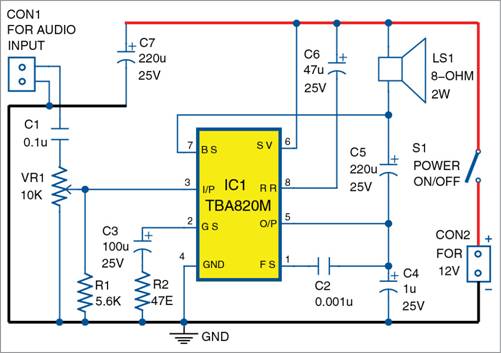

рис 2: Схема двухчастотного усилителя TBA820M с двумя ваттами
Принципиальная схема двух ваттного усилителя TBA820M AF показана на рис. 2. К выходному выводу 5 IC1-C5 подключается 8-омный громкоговоритель мощностью 2 Вт.
Контакт 8 (подавление пульсаций) подключается к + Vcc через C6. Кроме того, C7 подключен к положительной и заземленной подложке для фильтрации шума.
Радж К. Горхали
