Схема использует простой метод для устранения ненужного " POP " звука, когда электретный микрофон включается или выключается. Этот казалось бы «безобидный» эффект может легко вывести из строя усилитель и колонки.

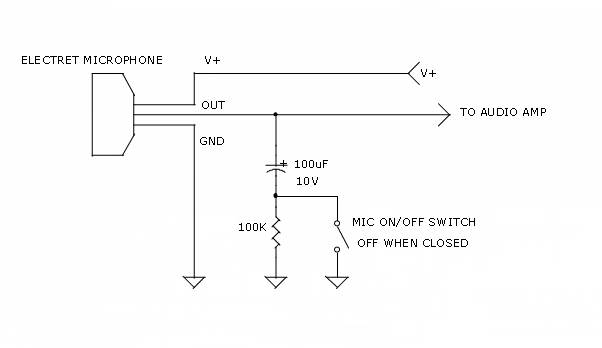

Схема построена полностью на пассивных элементах и будет работать как с динамическими, так и электретными микрофонами. Схема показывает типичное подключение микрофона тремя проводами.
Но некоторые микрофоны используются только два провода. Для этих двух проводных цепей, добавим провод и конденсатор 100uF как показано ниже (+ электролита идет в микрофон).
Работает подключение путем шунтирования части аудио сигнала микрофона на землю, когда переключатель замкнут.
Это действие не изменяет уровень постоянного тока на выходе микрофона, таким образом, при включении и выключении должен отсутствовать " POP " звук.
