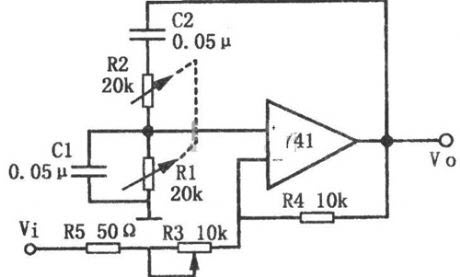

Узкополосная схема фильтра с регулируемым значением Q и частотой показана на рисунке. Эта схема является активным узкополосным фильтром с регулируемым значением Q и частотой. Он использует положительную обратную связь моста Вентури, коэффициент усиления контура ниже 1. Особенность этой схемы заключается в том, что если вы отрегулируете значение Q, вы не будете влиять на центральную частоту. Поскольку значение Q имеет только отношение с коэффициентом усиления схемы возврата.
Когда коэффициент усиления равен 600, значение Q равно 2000; когда коэффициент усиления равен 140, значение Q равно 30. В генераторах генератора Вентури для синфазных входных портов коэффициент усиления усилителя должен составлять более 3, чтобы начать колебание, коэффициент усиления усилителя в этой схеме меньше 3.
