Версии сенсорного переключателя

Вот отличная коллекция схем сенсорного переключения. Сенсорный переключатель - это электронное устройство, которое позволяет нам управлять цепью, просто касаясь датчика.

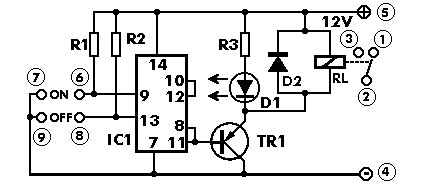

Простая схема сенсорного переключателя с источником 4011

Схема, как вы можете видеть на ее диаграмме, очень проста и использует только 8 компонентов. Сердцем схемы является IC CD 4011, который подключен как FLIP-FLOP. Штырьки 9 и 13 IC являются «SET»? и? RESET? контакты FLIP-FLOP. IC имеет тип CMOS и требует, чтобы в его воротах был очень малый ток, чтобы контролировать его. Эта высокая чувствительность схемы делает возможной работу касания. Эти два входа удерживаются в логическом состоянии? 1? непрерывно с помощью двух резисторов R1 и R3, которые соединяют их с положительной направляющей. Эти резисторы имеют очень большое сопротивление 10 МОм. Если мы коснемся набора контактов, сопротивление кожи закрывает цепь между соответствующим затвором и отрицательной направляющей. Сопротивление кожи для небольших участков кожи обычно намного ниже 10 Мом, и ворота эффективно доводятся до логического состояния? 0? что делает состояние изменения FLIP-FLOP. Для любого заданного состояния FLIP-FLOP, касающегося соответствующего набора контактов, схема переключит свое состояние баланса и, фактически, переключит переключатель. В качестве переключателя используется реле, управляемое транзистором, который приводится в действие от выхода FLIP-FLOP.

R1: ......... ..10MOhm 1/4 W
R2: ......... ..10MOhm 1/4 W
R3: ......... .. 1KOhm 1/4 W
D1: ......... .. Led red
D2: ......... ..1N4148 диод
TR1: ......... BC558 PNP-транзистор - BC327
IC1: ......... .CD4011 CMOS IC
RL1: ......... .12В реле с номинальным напряжением 250 В / 2Простой сенсорный переключатель

Версия 2- источник

Сенсорный выключатель - это выключатель, который включается и выключается прикосновением к проводному контакту, а не щелчком рычага, как обычный переключатель. Сенсорные переключатели не имеют механических деталей для изнашивания, поэтому они длится намного дольше, чем обычные переключатели. Сенсорные переключатели могут использоваться в местах, где обычные выключатели не будут длиться, например, влажные или очень пыльные области.

C1 - 10uF 16V Электролитический конденсатор
R1, R2 - 100K 1/4-ваттный резистор
R3 - 10 Meg Резистор 1/4 Вт
U1 - 4011 CMOS NAND Gate ITouch Switch с 555-источником

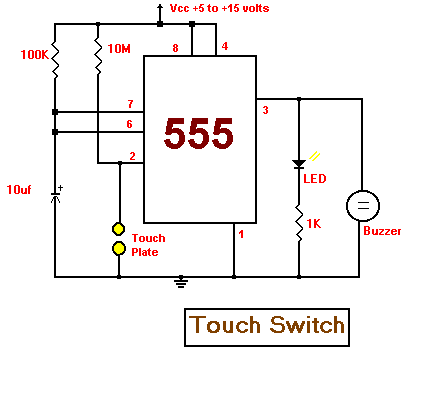

В этой схеме используется таймер 555 в качестве основы сенсорного переключателя. Вы можете узнать больше о 555 таймерах в разделе «Обучение» на моем сайте. При касании тарелки срабатывает таймер 555, а выход на контакте 3 сильно включается светодиодом и зуммером в течение определенного периода времени. Время включения светодиода и зуммера зависит от значений конденсатора и резистора, подключенного к контактам 6 и 7. Резистор 10M на контакте 2 приводит к тому, что схема очень чувствительна к касанию. источник

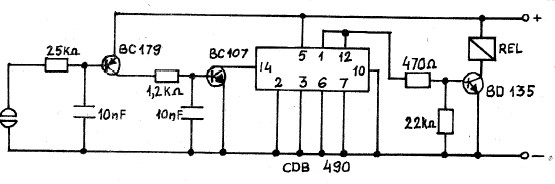

Очень простая схема сенсорного переключателя может быть построена с использованием этой схемы. Эта схема включит / выключит электронное реле с использованием того же сенсорного датчика. Эта схема сенсорного переключателя состоит из усилителя тока и схемы счетного числа. схема счетчика является типом CDB490 и способна отображать на состояниях контактов 1 и 0 контактов 12, которые зависят от импульса, подаваемого на контактный номер 14. Импульсы, подаваемые на вывод 14, обеспечиваются усилителем тока, образованным этими двумя BC-транзисторами. Он требует источника питания 5 вольт и может использоваться для включения / выключения любой другой электронной схемы. Электронный сенсорный выключатель-источник

Это электронный сенсорный переключатель (вкл. / Выкл.), Активируемый сопротивлением кожи пальцем. Когда палец касается входящего контакта, небольшой ток подается через кожу к транзисторам, чтобы включить цепь. Контур остается включенным до тех пор, пока палец не коснется контакта. Этот электронный сенсорный переключатель, разработанный с транзисторами, требует 6-вольтовой цепи питания. Электронная схема сенсорного переключателя требует нескольких внешних компонентов (четыре транзистора и четыре резистора) и очень проста, даже для начинающих, даже для новичков. Очень простой электронный сенсорный переключатель

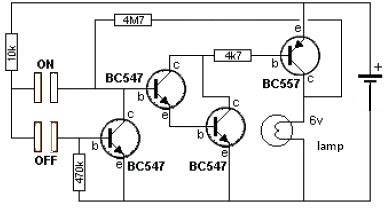

С помощью этой принципиальной схемы можно построить очень простой электронный сенсорный переключатель. Этот электронный сенсорный переключатель основан на двух транзисторах и может активировать реле при нажатии сенсорного датчика. Сенсорный датчик может быть сконструирован с использованием небольшой части печатной платы (две небольшие дорожки с расстоянием между ними на расстоянии 2 мм). Эта схема питается от источника питания постоянного тока напряжением 12 В, поэтому реле, используемое для этого проекта, должно быть реле на 12 вольт. Эта схема работает очень просто, когда касаются обеих пластин датчика, сопротивление кожи активирует цепь. On Off Touch Switch
