Это очень простой проект электронной схемы схемы зарядного устройства ветра с использованием монолитного компаратора окон CMC LTC1042, производства Linear Technology INC.
Ветровое зарядное устройство с использованием схемы LTC1042:

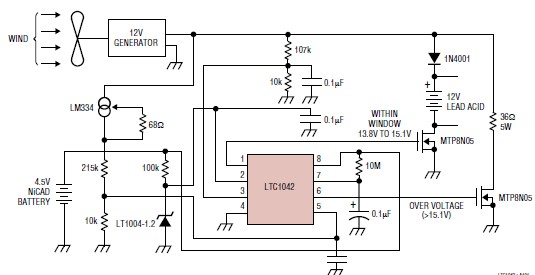

Электронный проект схемы зарядного устройства ветра использует энергию ветра для получения энергии, необходимой для зарядки Ni-Cd или свинцово-кислотных батарей. Как вы можете видеть на принципиальной схеме, вам понадобится 12-вольтовый генератор, может использоваться двигатель постоянного тока (выходное напряжение пропорционально его об / мин). Как вы можете видеть на принципиальной схеме, подключены две батареи: Ni-Cd на 4,5 вольта и 12-вольтовая свинцово-кислотная батарея. Если выход напряжения генератора ниже 13,8 В, цепь управления активна, а аккумулятор NiCad заряжается через источник тока LM334 (свинцово-кислотная батарея не заряжается). Если выходное напряжение генератора составляет 13,8 В и 15,1 В, то свинцово-кислотная батарея 12 В заряжается со скоростью 1 А / ч (ограничена силовым полевым транзистором). Если напряжение генератора превышает 15,1 В (состояние, вызванное чрезмерной скоростью ветра или полной батареей 12 В), то фиксированная нагрузка подключается, тем самым ограничивая обороты генератора, чтобы предотвратить повреждение.
