VHF FM-передатчик

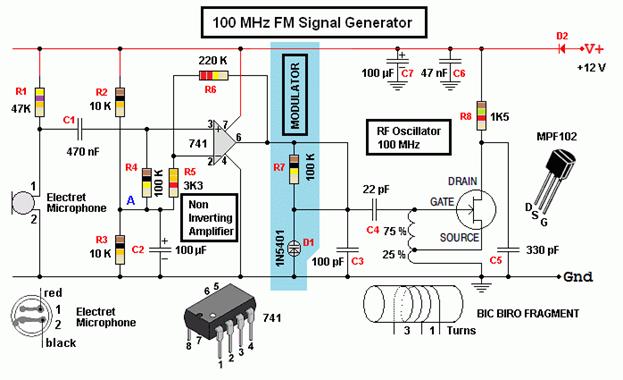

Мощность настолько мала, что даже с антенной. его дальность будет всего  несколько метров. Входной преобразователь представляет собой электретный микрофон. R1 обеспечивает питание постоянного тока для предварительного усилителя FET, встроенного в микрофон Electret. Звуковые сигналы вызывают изменения в токе FET, и это приводит к изменению напряжения на R1.  C1 соединяет аудиовыход переменного тока от микрофона к следующей ступени усилителя. Этот соединительный конденсатор блокирует потенциалы постоянного тока. R2 и R3 образуют делитель напряжения, обеспечивающий линию на 6 вольт (50% от источника питания). C2 представляет собой развязывающий конденсатор. Это гарантирует отсутствие напряжения переменного тока в точке A в цепи. R4 гарантирует, что напряжение постоянного тока составляет 6 вольт на неинвертирующем входе (контакт 3) операционного усилителя. R5 и R6 управляют усилением ОУ. Gain = 1 + Rf / R1 = 1 + 220 / 3.3 = 67,7 В обычной схеме ОУ R5 будет подключен к земле, и потребуется линия питания -12 В. В этой схеме R5 подключен к точке A, а линия -12 вольт не требуется. Операционный усилитель - это 741, но почти любое совместимое с штырьком устройство должно работать. R7 соединяет выходной сигнал операционного усилителя с D1 и обеспечивает обратное смещение постоянного тока по D1.

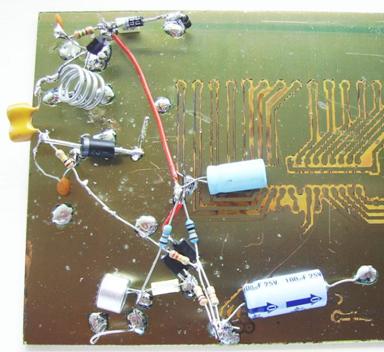

Цепь передатчика была построена и протестирована и имеет диапазон в несколько футов, если антенна не подключена.

 R7 является большим, чтобы предотвратить выход радиочастотных сигналов от схемы генератора. D1 - диод выпрямителя на 5 ампер. Он используется как переменный диод сопротивления. Когда диод обратный смещен, практически нет тока, но есть некоторая емкость. Если напряжение обратного смещения увеличивается, емкость уменьшается. Это делает конденсатор с контролируемым напряжением. Выход постоянного тока ОУ обратного смещения диода. Аудиовыход от операционного усилителя меняет напряжение смещения и вызывает изменение емкости диода. Это изменяет частоту передачи. Таким образом, формируется частотная модуляция. Были опробованы различные диоды, и эта работа лучше всего работала. Можно купить варакторные диоды, которые будут работать лучше. D1, C3 и C4 с катушкой образуют настроенную схему, которая резонирует на частоте около 100 МГц в середине диапазона FM-радио. MPF102 (доступный от Farnell Electronics) подключается как источник-последователь с полезным усилением тока. Ток источника течет через один оборот четырехходовой катушки. Этот ток индуцирует напряжение на всей катушке, и это подается к воротам. Это положительная обратная связь, и схема колеблется на резонансной частоте настроенной схемы. Это генератор Хартли с модифицированными настраивающими конденсаторами, позволяющий частотную модуляцию с варакторным диодом. C4 - это фиксированный конденсатор на 22 пФ. Схеме было бы легче получить работу с триммерным конденсатором, покрывающим 5-30 пФ. C5 - развязывающий конденсатор. Он предотвращает радиочастотные напряжения при утечке FET. R8 ограничивает ток постоянного тока через полевой транзистор и обеспечивает работу устройства в безопасных пределах. D2 - диод защиты от полярности. Он защищает цепь, если источник питания подключен неправильно. C6 и C7 - развязывающие конденсаторы. C7 хорошо работает на низких (аудио) частотах, а C6 хорошо работает на радиочастотах ОВЧ.

Осторожно: некоторые из диодов используются для поддержки проводки и не имеют электронного значения!
