С помощью обычного маломощного npn-транзистора (T1-C547B-Philips) мы можем управлять этим светодиодом на 3,6 вольта, используя одну ячейку AA на 1,5 вольта. Здесь транзистор функционирует как высокочастотный генератор для генерации требуемого напряжения (DC-DC Boost Conversion) для белого светодиода. Следующим важным компонентом является самодельный индуктор сердечника тороида (L1). Общее потребление тока в цепи составляет около 50 мА.

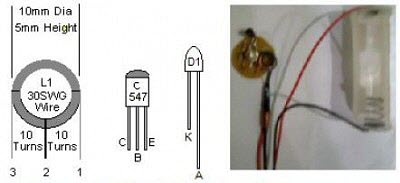

Если вы не можете найти тороидное ядро для L1, обратите внимание, что тороидные (ферритовые) сердечники в основном используются в компактных люминесцентных лампах. Просто возьмите ядро с печатной платы отброшенного CFL и проведите 10 оборотов 30-миллиметровой эмалированной медной проволоки. Вытяните центральный кран и затем прокрутите еще 10 оборотов.

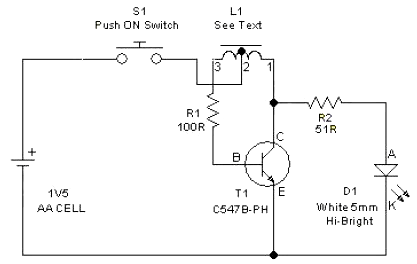

Схема высокоэффективного светодиодного драйвера
Наконец, подключите индуктор к цепи, как показано в схеме
