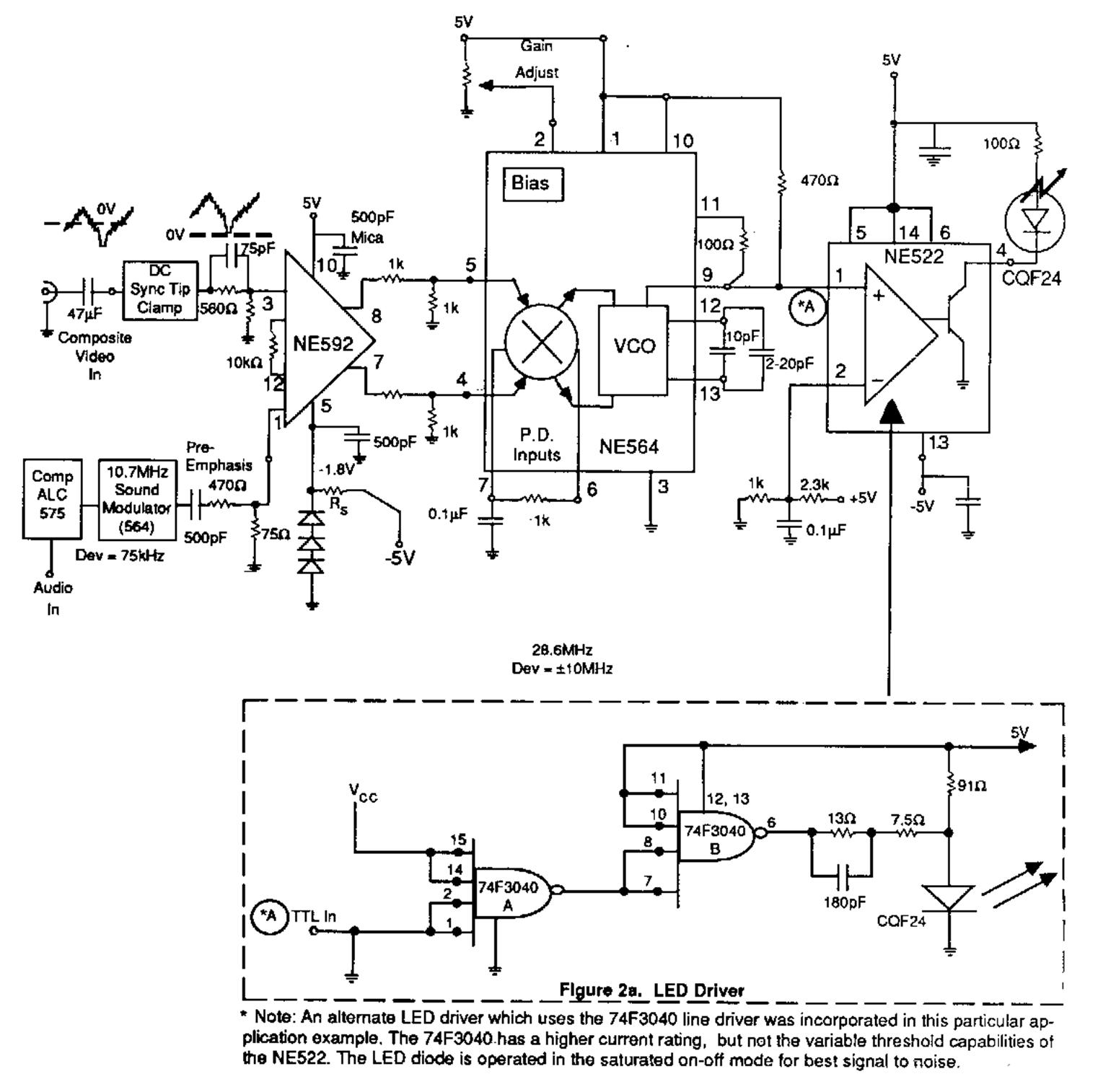

Альтернативный светодиодный драйвер, который использует драйвер линии 74F3040, был включен в этот конкретный пример приложения. 74F3040. имеет более высокий текущий рейтинг, но не переменные пороговые возможности на NE522. Светодиодный диод работает в режиме насыщенного включения-выключения для лучшего сигнала. Эта схема приемника состоит из широкополосного дифференциального усилителя NE592, VCO NE564 и высокоскоростного компаратора NE522-tbe. Видеосигнал соединен с переменным током в предусилителе модулятора и за ним следует зажим для наконечника синхронизации, чтобы обеспечить восстановление композитного видеосигнала и предотвратить изменение отклонения модуляции при изменении содержимого изображения.
Для поддержания оптимальной модуляции изображения требуется уровень видеосигнала от пика 250-300 м V. Частотная компенсация (preemphasis) вставлена в виде пассивной ведущей сети rc при входе в дифференциальный усилитель NE592. Основной FM-модулятор состоит из NE564, используемого только как линейный широкополосный VCO, но другие разделы устройства не используются. Дифференциальная связь с клеммами VCO достигается через клеммы фильтра петли, контакты 4 и 5.
