Высокочастотный фильтр на LM102



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

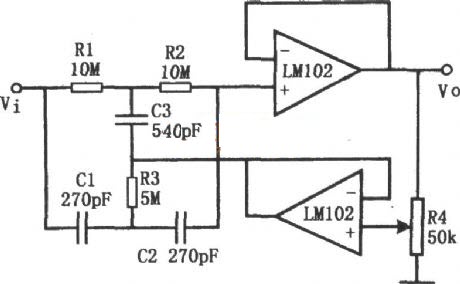

На этом рисунке показана схема высокочастотного фильтра. В операционном усилителе на нижнем рисунке имеется устройство слежения за напряжением. Потенциометр R4 может изменить значение Q (от 0,3 до 50). И частота выреза: f0 = 1 / 2πR1C1.






Схема высокочастотного фильтра




Чтобы избежать дрейфа f0, необходимы серебристые слюды или карбонатный конденсатор и сопротивление маталлионной пленки. Чтобы достичь ослабления 60 дБ, учет сопротивления составляет менее 0,1%, а пропускная способность ниже. Чтобы LM102 работал стабильно, для фильтрации мощности требуется конденсатор на 0,01 мкФ.
