Высокоточный дискретный полумост на основе IR2104 или IR2101

Это дискретный драйвер с половинным мостом, основанный на IC IC2104 и высокоимпедансным высокочастотным N-канальным IRFP4368 MOSFETS. IR2104 является высоковольтным высокоскоростным MOSFET-драйвером с независимыми выходными каналами с высокой и низкой боковой нагрузкой. HVIC и защелки CMOS-технологии обеспечивают прочную монолитную конструкцию. Логический вход совместим со стандартным выходом COMOS или LSTTL, вплоть до логики 3,3 В. Драйвер затвора IR2104 представляет собой усилитель мощности, который принимает входной сигнал малой мощности от контроллера IC и вырабатывает сильноточный входной сигнал для затвора транзистора большой мощности, такого как МОП-транзистор. В сущности, драйвер затвора состоит из переключателя уровня в сочетании с усилителем.

Привод имеет множество применений, начиная от источника постоянного тока для обеспечения высокой плотности мощности и эффективности

Примечание : На этой плате предусмотрена возможность использования IR2101 IC для входа с двойным сигналом Low / High. Для Продолжает 30Amps нагрузка PCB трека толщиной 70 микрон.

Особенности

Питание нагрузки от 12 до 60 В постоянного тока

Ток нагрузки 30Amps (пиковое 50Amps)

Логическое питание 12 В DC 15 В

Входные сигналы от 3 до 15 В

IR2104 Один вход ШИМ или IR2101 Двойной вход

Требуемый одиночный вход и выход ШИМ

Винтовые клеммы для нагрузки

Разъем  для логического питания и входов

Схема

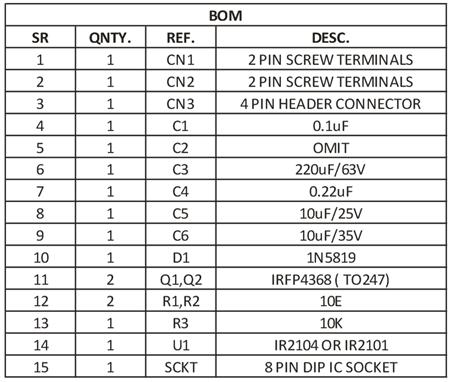

Список деталей

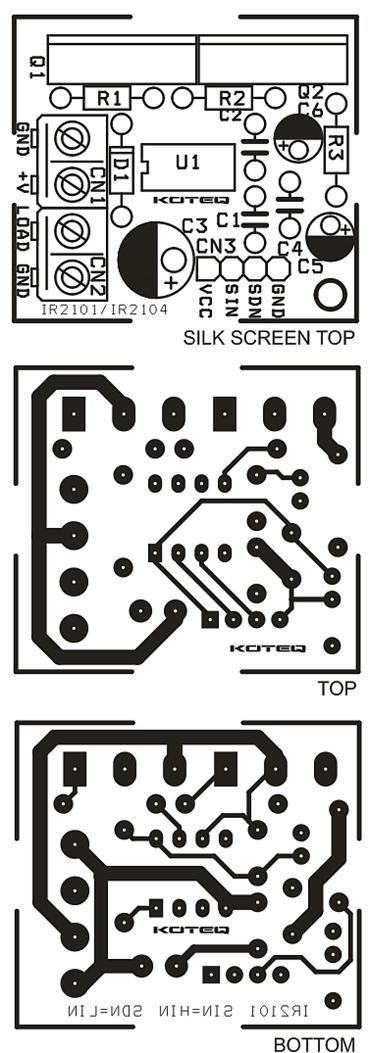

Печатная плата

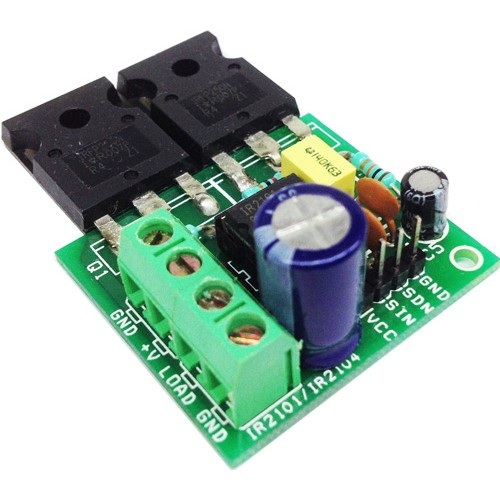

Фото
