Используя высокопроизводительный преобразователь постоянного тока ISL8016, спроектирован очень простой преобразователь постоянного тока, который может обеспечивать непрерывный выходной ток до 6 А от входа 2,7 В до 5,5 В.

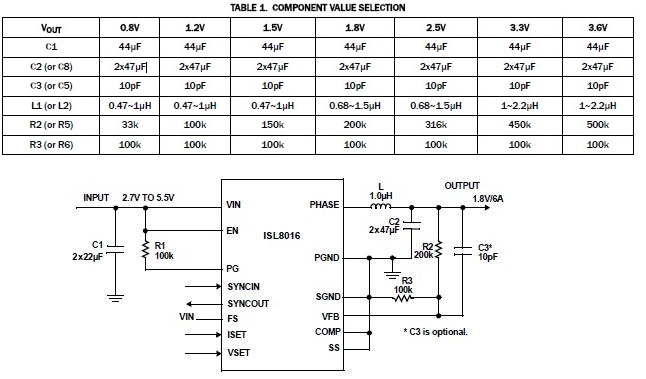

Высокоточный преобразователь постоянного тока с ISL8016 Схема:
Выходное напряжение преобразователя постоянного тока регулируется от 0,6 В до VIN. С регулируемым пределом тока, защитой от обратного тока, предварительным смещением и защитой от перегрева ISL8016 предлагает очень надежное решение по мощности. Эта схема использует текущую архитектуру управления для обеспечения быстрого переходного отклика и отличной стабильности петли. 100% -ный рабочий цикл позволяет отключить отвод 200 мВ при выходном токе 6А. В приведенной ниже таблице вы можете увидеть значения компонентов в соответствии с выходным напряжением.
