Простое NiCd зарядное устройство питается от солнечных батареи. Добавление понижающего регулятора позволяет использовать массив солнечных батарей для зарядки аккумуляторов с различными выходными напряжениями. MAX639 регулирует его входное напряжение вместо выходного напряжения, как более привычно (но менее интересно).

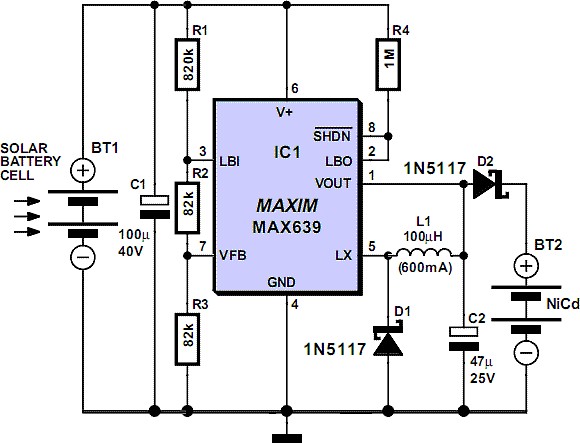

Принципиальная схема
Входное напряжение подается от двенадцати солнечных элементов с минимальной площадью поверхности 100 см2. Ограничение тока внутри MAX639 создает "потолок" в 200 мА. До пяти NiCd элементов могут быть подключены последовательно к выходу зарядного устройства. На чип регулятор проходит ток с контакта 6 на вход 5 через внутренний коммутатор, представляющий сопротивление менее 1 Ом. Выгода очевидна. Низкий ток покоя регулятора (10 микроампер) и высокий КПД (85%), может доставить в четыре раза больше энергии, чем конфигурация с одним диодом, как правило, встречающиеся в солнечных зарядных устройствах.
Катушка L1 будет 100 мкГн (дроссель) рассчитана на 600 мА.
Автор: Prabakaran
