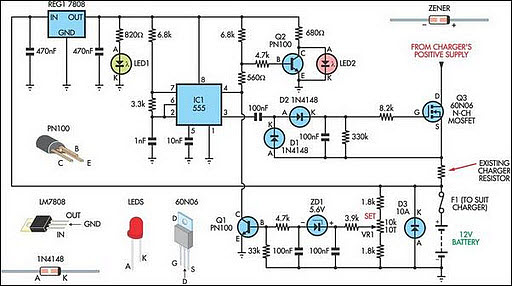

В сущности, схема использует высокого тока Mosfet для контроля зарядного тока и выключается, когда напряжение батареи достигает заданного порогового значения.
Питания для схемы подается от аккумуляторной батареи к клемме 3-регулятора, который обеспечивает REG1 8В.
LED1 указывает, что батарея подключена, и что энергия доступна. 555 Таймер выполнен в виде нестабильного генератора с частотой примерно 100 кГц. Диоды (D1 и D2 ) создают необходимое напряжение затвора Q3, которое позволяет ему включатся. Ток течет от положительного вывода зарядного устройства, так что зарядка может продолжаться. Напряжение батареи контролируется 10kO резистором VR1.
Зарядное устройство регулятор
Когда напряжение превышает напряжение проводимости стабилитрона ZD1, транзистор Q1 включается и запускает контакт 4 (сброс).
Этот процесс является прогрессивным, так что цикл повторяется быстро, как заряд батареи.
В конце концов цикл замедляется, когда батарея приближается к полной зарядке. Транзистор Q2 и LED2 выступают в качестве индикатора цикла. Когда батарея находится под зарядом, индикатор 2 горит постоянно.
Когда батарея полностью заряжена, индикатор 2 мигает и гаснет.
Автор: Пол Уолш
