Защита электроприборов

Вот очень дешевая схема для защиты электроприборов, таких как телевизор, магнитофон, холодильник и другие инструменты во время внезапного отключения и возобновления подачи питания. Такие устройства, как холодильники и кондиционеры, более подвержены повреждениям из-за таких условий. Простая схема, приведенная здесь, отключает питание сети до нагрузки, как только питание отключается. Поставка может быть возобновлена ​​только ручным вмешательством. Таким образом, питание может быть включено только после его стабилизации.


Защита для электрической схемы:

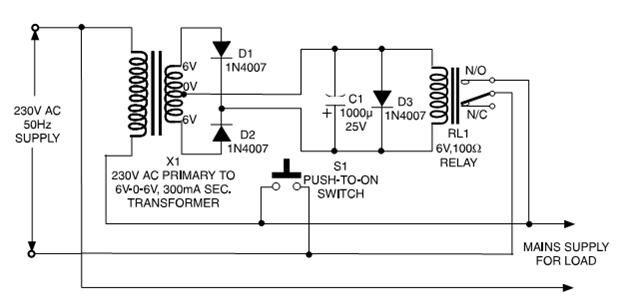

Схема содержит понижающий трансформатор, за которым следует полноволновый выпрямитель и сглаживающий конденсатор C1, который действует как источник питания для реле r1. Первоначально, когда цепь включена, путь источника питания к понижающему трансформатору X1, а также нагрузка неполна, так как реле находится в состоянии обесточивания. Чтобы включить реле, нажмите переключатель S1 на короткое время. Это завершает путь для питания трансформатора X1, а также нагрузку через закрытые контакты переключателя S1. Между тем, подача на реле становится доступной, и она получает питание для обеспечения параллельного пути для питания трансформатора, а также нагрузки. Если есть перебои в питании, питание трансформатора недоступно, и реле отключается. Таким образом, как только подача прерывается даже на короткое время, реле обесточивается, и вы должны нажать кнопку S1 кратковременно (при возобновлении питания), чтобы сделать его доступным для нагрузки. Очень короткие (например, от 1 до 5 миллисекунд) перерывы или колебания не будут влиять на схему из-за наличия конденсатора большого значения, который должен разряжаться через катушку реле. Таким образом, схема обеспечивает надлежащую защиту от неустойчивых условий питания.

Автор: МАЛАЙ БАНЕРЖЕ
