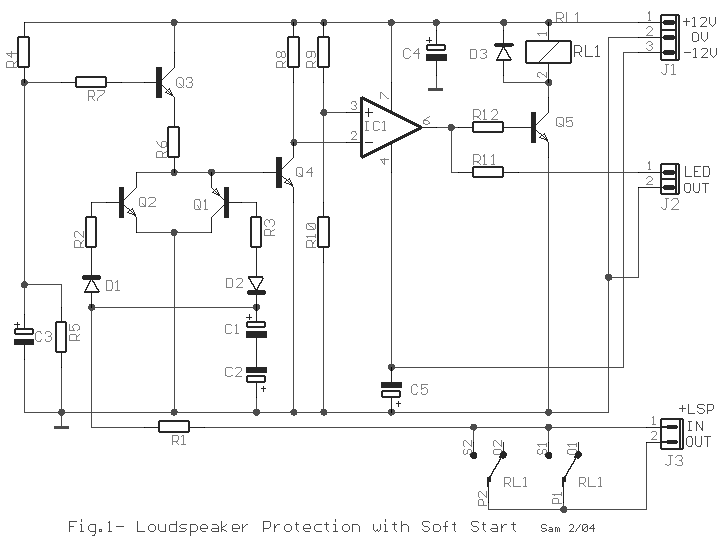

Небольшая схема защиты громкоговорителей, от постоянного напряжения, которое может возникнуть после некоторого повреждения в усилителе мощности. Если на выходе усилителя присутствует напряжение постоянного тока, RL1 немедленно прерывает линию громкоговорителей. Параллельно он обеспечивает время задержки в 3 секунды с момента подачи питания. Эта задержка защищает громкоговорители от нежелательных ударов, которые наблюдаются при открытии переключателя питания. Светодиоды D 4-5 обеспечивают оптическую индикацию для работы схемы [D4 (зеленый) = ОК и D5 (красный) = задержка или наличие постоянного напряжения].

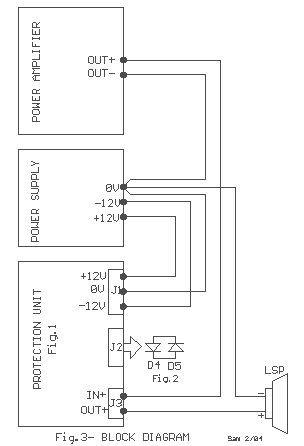

Питание цепи происходит от симметричного ± 12 вольтового блока, который мы можем взять из небольшого независимого источника питания или после подходящего понижения мощности основного источника питания.

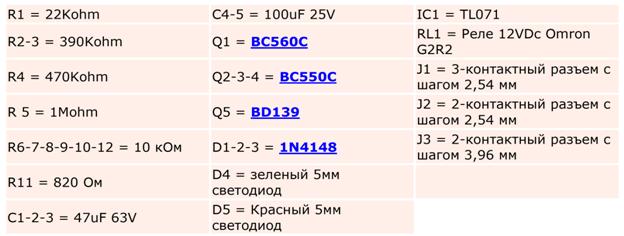

Список деталей
Предполагается, что вы создадите схему защиты для каждого конечного усилителя, который вы используете. Особое внимание вам обратите на качество RL1, лучше использовать новый.
