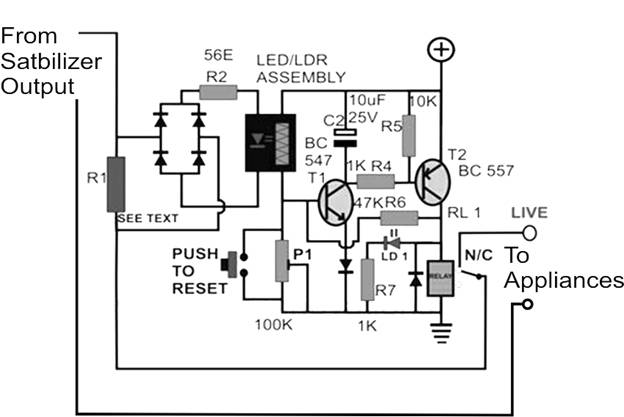

Перегрузка стабилизатора напряжения может привести к нагреву трансформатора и созданию пожарной опасности. Простая схема, показанная ниже, может подключаться к стабилизатору или другим блокам. Содержит только пару транзисторов и несколько других пассивных элементов.
Сетевой стабилизированный ток выходит из стабилизатора через RL1 (контакты N / C). Один из проводов питающей связи сети переменного тока ограничивается резистором вычисленного номинала.
Поскольку нагрузка питающей сети увеличивается, пропорциональная величина напряжения также становиться больше. Значение резистора выбирается таким образом, чтобы напряжение на нем было достаточно, чтобы осветить подключенный светодиод при максимально допустимом пределе. Внезапное уменьшение сопротивления LDR, включает T1, который, в свою очередь задействует выключатели на Т2 и реле.
Нагрузка или прибор на выходе, сразу же выключается.
Все действие происходит в доли секунды.
