Фонарь спроектирован таким образом, чтобы обеспечить четко видимый свет, образованный 13 высокоэффективными мигающими светодиодами, расположенными в порядке псевдовращения. Из-за низкого напряжения, работы с низким дренажным аккумулятором небольшого размера устройство подходит для установки на велосипедах в качестве заднего фонаря или на кроссовки бегуна. IC1 - CMos 555 IC, подключенная как нестабильный мультивибратор, генерирующий квадратную волну с рабочим напряжением 50% с частотой около 4 Гц. При питании 3 В работающего тока на выходе 555 (контакт 3) намного лучше, чем поиск источников питания, тогда светодиоды D1-D6 подключены к положительной направляющей питания. Для получения альтернативной операции мигания предусмотрен второй 555 IC, действующий как триггер плюс инвертор и управляющий светодиодами D7-D12. D13 постоянно включен.

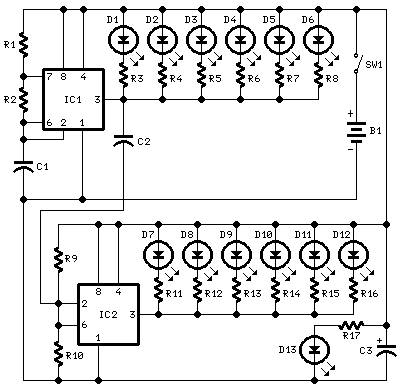

Принципиальная электрическая схема:
Детали:
R1_____________10K 1 / 4W Резистор
R2, R9, R10 _____ 100K 1 / 4W Резисторы
R3-R8, R11-R16__10R 1 / 4W Резисторы
R17___________150R 1 / 4W Резистор
C1 ______________ 1μF 63V Полиэфирный конденсатор
C2_____________10nF 63V Полиэфирный конденсатор
C3 ____________ 100μF 25V Электролитический конденсатор
D1-D13 _____ Красный светодиод 5 мм. или больше, с высокой эффективностью IC1,
IC2 ________ 7555 или TS555CN CMS Timer IC
SW1____________SPST Переключатель
B1_______________3V Батарея (2 ячейки AA 1.5V)
Светодиоды расположены на двухрядном дисплее, как показано ниже, при этом центральный светодиод постоянно горит.
Расположение светодиодов
Частоту мигания можно изменять, изменяя значение C1. Такая компоновка и альтернативное мигание двух светодиодов обеспечивают псевдовращающийся внешний эффект.
